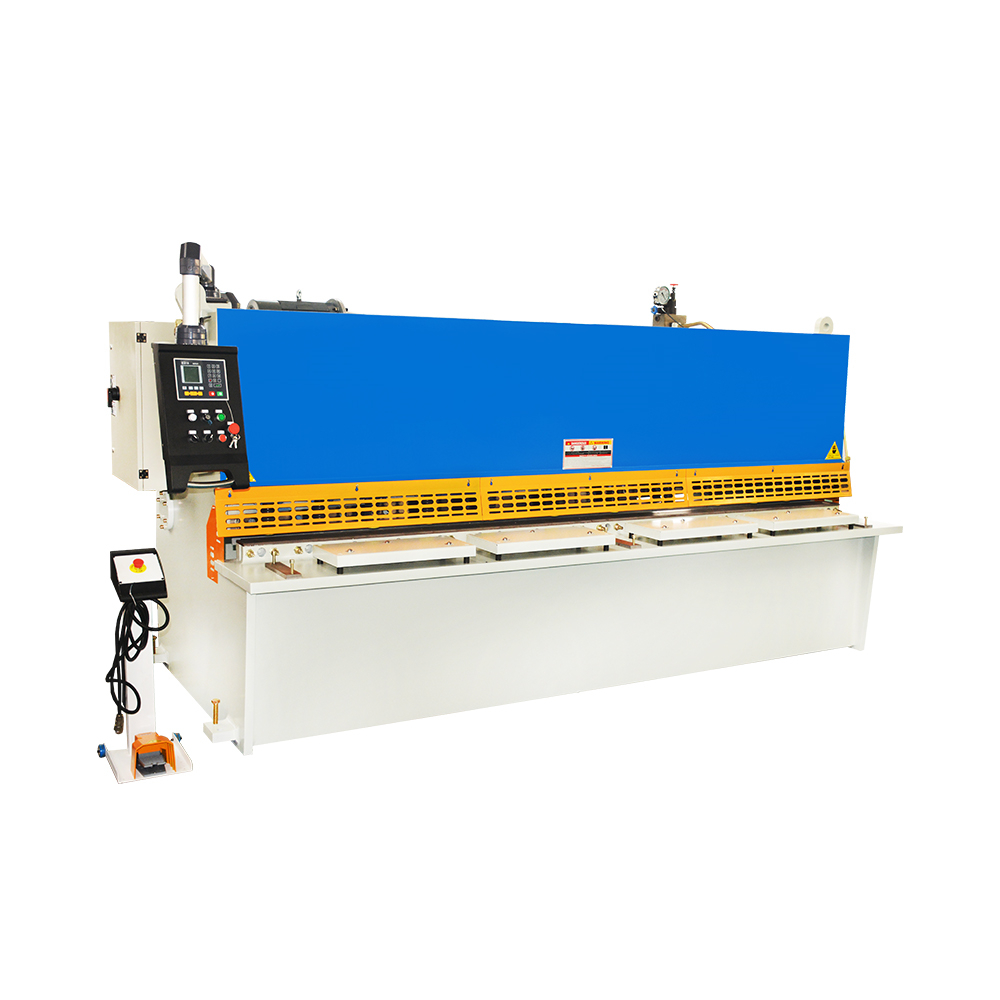

15mmx6000mm ทองแดง เหล็กแผ่นแผ่นโลหะเครื่องตัดขาย

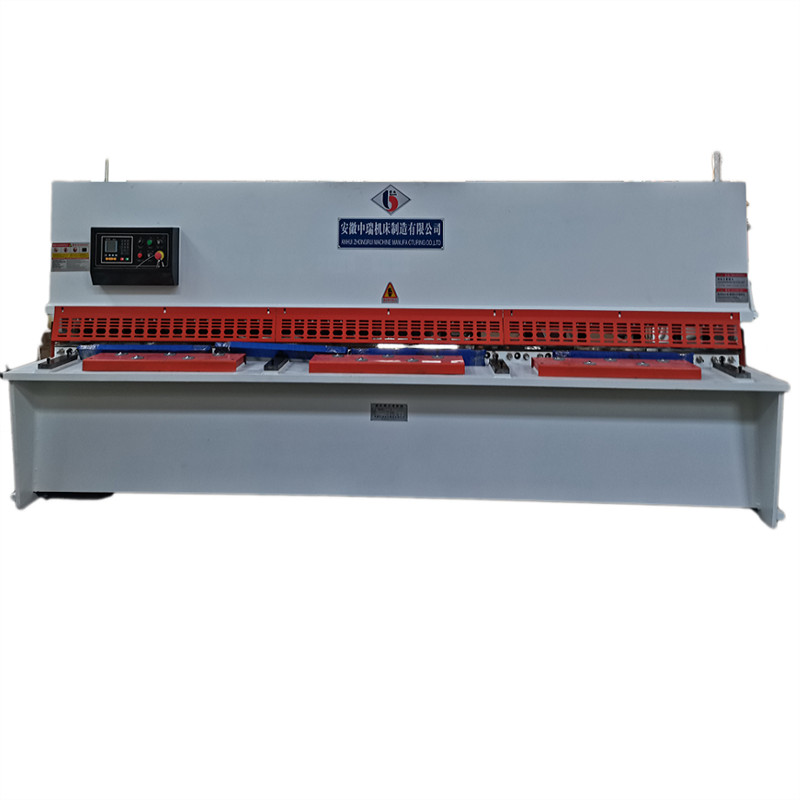

QC12Y/K Series Swing Beam เครื่องตัดไฮดรอลิก

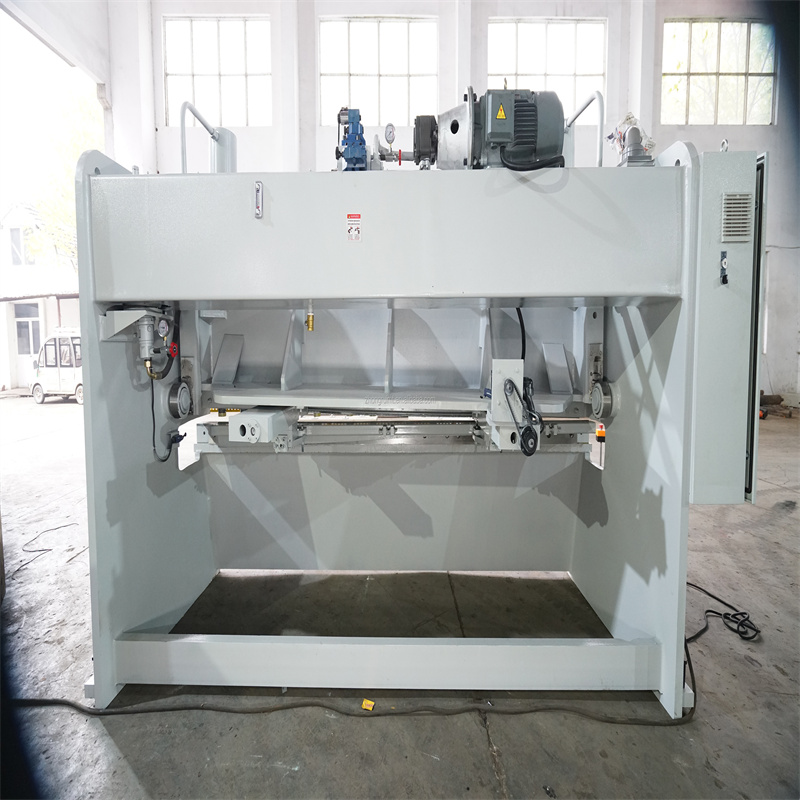

เครื่องตัดลำแสงสวิง RAYMAX ใช้โครงสร้างการเชื่อมแผ่นเหล็ก ซึ่งช่วยลดความเครียดระหว่างการสั่นสะเทือน และมีความแข็งแกร่งและเสถียรภาพที่ดี มีฟังก์ชั่นการตัดแบบแบ่งส่วน, ฟังก์ชั่นการจัดตำแหน่งแสง, มาตรวัดด้านหลังแบบใช้มอเตอร์, จอแสดงผลดิจิตอล

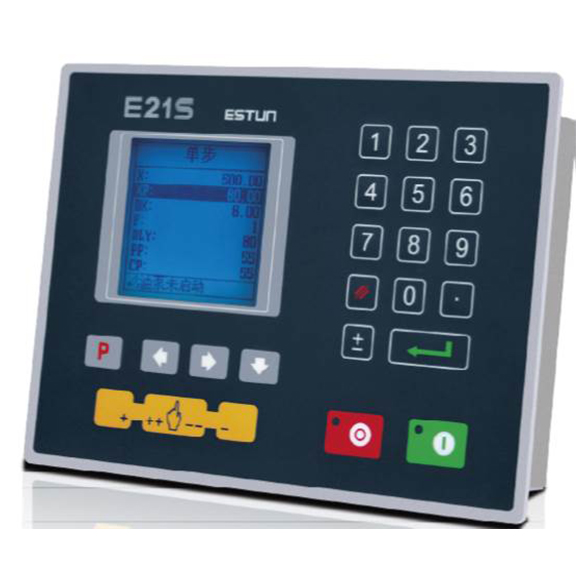

ระบบควบคุม E21S

1. การควบคุมแบ็คเกจ
2. การควบคุมมอเตอร์ไฟฟ้ากระแสสลับทั่วไป
3. การวางตำแหน่งอัจฉริยะ
4. เอาต์พุตดิจิตอลที่ตั้งโปรแกรมได้สองเท่าตัวนับสต็อก
5. หน่วยความจำโปรแกรมสูงสุด 40 โปรแกรม
6. มากถึง 25 ขั้นตอนต่อโปรแกรม
7. การวางตำแหน่งด้านหนึ่ง, ฟังก์ชันหดกลับ
8. สำรอง/กู้คืนพารามิเตอร์หนึ่งคีย์
9. มม./นิ้ว จีน/อังกฤษ

ระบบเสริม

ระบบควบคุมซีเอ็นซี ES10

• หน้าจอสัมผัสสีจริง TFT ขนาด 7 นิ้ว
• อินเทอร์เฟซการเขียนโปรแกรมเมนู
• ฟังก์ชั่นการตัดที่ตั้งโปรแกรมได้
• การคำนวณความยาวตัดอัตโนมัติ
• แก้ไขแบ็คเกจอัตโนมัติ
• Backgauge ถูกควบคุมโดยเซอร์โวมอเตอร์
• คำนวณระยะห่างใบมีดโดยอัตโนมัติ
• คำนวณมุมตัดโดยอัตโนมัติ
• รองรับหลายภาษา

DAC310 (DELEM) ระบบควบคุมซีเอ็นซี

• จอแสดงผล LCD สว่าง 128 x 64
• การควบคุมแบ็คเกจ
• การควบคุมช่องว่าง
• จำกัดความยาวของจังหวะ
• การแสดงภาพตำแหน่งจริงและที่ตั้งโปรแกรมไว้
• เคาน์เตอร์สต๊อกสินค้า
• ตั้งโปรแกรมได้ถึง 100 ขั้นตอน
• ที่อยู่อาศัยแบบแผง
• การควบคุมเซอร์โว / อินเวอร์เตอร์ / 2-speed
• มอเตอร์ควบคุมกระแสสลับและปั๊ม

เครื่องตัด QC12K ติดตั้งมอเตอร์ซีเมนส์ของเยอรมนีและปั้มน้ำมัน American Sunny ข้อดีคือเสียงเบา เสถียร อายุการใช้งานยาวนาน

เครื่องตัด QC12K ใช้กลุ่มวาล์ว Rexroth ของเยอรมนี ข้อดีคือมีการรั่วจากภายนอก การรั่วภายในนั้นง่ายต่อการควบคุมและอายุการใช้งานยาวนาน

เครื่องตัด QC12K มีกลไกการกดแผ่น หัวกดกดลงเพื่อบีบอัดแผ่นเมื่อตัดแผ่น

เครื่องตัด QC12K มีโครงสร้างการส่งลูกเหล็กซึ่งช่วยประหยัดความพยายามของผู้ปฏิบัติงานในการป้อนวัสดุและเพิ่มประสิทธิภาพ

บอลสกรูไต้หวันและไกด์เชิงเส้นสามารถรับประกันความแม่นยำของการเคลื่อนไหวของแบ็คเกจ

เครื่องตัด QC12K เป็นอุปกรณ์ไฟฟ้าของชไนเดอร์ซึ่งมีความปลอดภัยและเชื่อถือได้ มีความสามารถในการป้องกันการแทรกแซงที่แข็งแกร่ง

สวิตช์เปิดปิดประตู: เครื่องจะหยุดทันทีเมื่อผู้ปฏิบัติงานเปิดประตูตู้ไฟฟ้า Guardrail

เครื่องตัดซีรีส์ QC12K ใช้รั้วกั้นเพื่อป้องกันไม่ให้ผู้ปฏิบัติงานใช้งานและหนีบโดยไม่ได้ตั้งใจ และยังหลีกเลี่ยงการบาดเจ็บจากการทำงานระหว่างข้อผิดพลาดในการตัด

ปรับช่องว่างใบมีดตัดด้วยมอเตอร์ตามความหนาของแผ่น ซึ่งจะทำให้ประสิทธิภาพการตัดดีขึ้น

การจัดตำแหน่งแสงเลเซอร์ (อุปกรณ์เสริม): อุปกรณ์จัดตำแหน่งแสงเลเซอร์จะช่วยให้คุณจัดตำแหน่งเส้นตัดได้อย่างรวดเร็ว สะดวกและประหยัดเวลา

Pneumatic Backguage (อุปกรณ์เสริม): ตัวจับยึดเครื่องมือจะแกว่งขึ้นและลง การปรับมาตรวัดด้านหลังจะขับเคลื่อนด้วยมอเตอร์ เมื่อติดตั้งระบบควบคุม ด้านหลังสามารถเอื้อมไปข้างหน้าและข้างหลังได้

พิมพ์	ความหนาของการตัด (มม.)	ความยาวตัด (มม.)	ความลึกของลำคอ (มม.)	ช่วงหลังเกจ (มม.)	พลังงานหลัก (KW)	ขนาด (มม.)
4x2500	4	2500	100	20-600	5.5	3200x1600x1600
4x3200	4	3200	100	20-600	5.5	3900x1600x1600
6x2500	6	2500	100	20-600	7.5	3200x1650x1800
6x3200	6	3200	100	20-600	7.5	3900x1650x1800
6x4000	6	4000	100	20-600	7.5	4700x1650x1800
8x2500	8	2500	100	20-600	7.5	3200x1700x1850
8x3200	8	3200	100	20-600	7.5	3900x1700x1850
10x2500	10	2500	120	20-600	11	3200x1850x1900
10x3200	10	3200	120	20-600	11	3900x1850x1900
12x3200	12	3200	120	20-600	18.5	3900x2050x2150
16x3200	16	3200	120	20-600	18.5	3900x2150x2250
20x3200	20	3200	120	20-600	22	3900x2250x2350

รายละเอียด

• แม็กซ์ ความกว้างในการตัด (มม.): 6000
• แม็กซ์ ตัดความหนา (มม.): 16 mm
• ระดับอัตโนมัติ: อัตโนมัติอย่างเต็มที่
• มุมตัด: 0.5-2.0
• ความยาวใบมีด (มม.): 6700 mm
• Backgauge Travel (มม.): 10 - 900 mm
• ความลึกของลำคอ (มม.): 120 mm
• สภาพ: ใหม่
• ชื่อยี่ห้อ: RAYMAX
• กำลังไฟฟ้า (กิโลวัตต์): 37 กิโลวัตต์
• น้ำหนัก (กก.): 15000 KG
• แหล่งกำเนิดสินค้า: มณฑลอานฮุย ประเทศจีน
• แรงดันไฟฟ้า: 380/220/415/440/600V
• ขนาด(L*W*H): 6700*2150*2900mm
• ปี: 2021
• การรับประกัน: 1 ปี
• จุดขายหลัก: อัตโนมัติ
• อุตสาหกรรมที่เกี่ยวข้อง: ร้านซ่อมเครื่องจักร, โรงงานผลิต, งานก่อสร้าง
• ที่ตั้งโชว์รูม: สหรัฐอเมริกา เวียดนาม ปากีสถาน อินเดีย ไทย ญี่ปุ่น
• ประเภทการตลาด: สินค้าสามัญ
• รายงานการทดสอบเครื่องจักร: มีให้
• การตรวจสอบวิดีโอขาออก: มีให้
• การรับประกันส่วนประกอบหลัก: 1 ปี
• ส่วนประกอบหลัก: มอเตอร์, ปั๊ม
• ให้บริการหลังการขาย: อะไหล่ฟรี, การติดตั้งภาคสนาม, การว่าจ้างและการฝึกอบรม, บริการบำรุงรักษาและซ่อมแซมภาคสนาม, การสนับสนุนออนไลน์, การสนับสนุนทางเทคนิควิดีโอ
• บริการหลังการรับประกัน: การสนับสนุนทางเทคนิควิดีโอ, การสนับสนุนออนไลน์, อะไหล่, บริการบำรุงรักษาและซ่อมแซมภาคสนาม
• สถานที่ให้บริการในพื้นที่: อียิปต์ เวียดนาม ฟิลิปปินส์ อินเดีย ไทย ญี่ปุ่น
• การออกใบรับรอง: CE
