เครื่องตัดท่ออัตโนมัติ 1000w โต๊ะทำงานขนาดเล็กเครื่องตัดไฟเบอร์เลเซอร์

รายละเอียดเครื่อง

การตัดด้วยเลเซอร์เป็นวิธีการตัดที่ดีที่สุดในบรรดาเทคโนโลยีการตัดต่างๆ ที่ผู้คนเชี่ยวชาญในปัจจุบัน ข้อดีของการตัดด้วยเลเซอร์คือ: การเปลี่ยนรูปจากความร้อนเล็กน้อย, ความแม่นยำในการตัดสูง, เสียงต่ำ, ไม่มีมลพิษ, ง่ายต่อการตระหนักถึงการตัดอัตโนมัติ แม้ว่าการลงทุนเริ่มต้นจะมีขนาดใหญ่ ( ข้อเสีย) แต่ต้นทุนการประมวลผลน้อยกว่าการประมวลผลทางกล 50% ในฐานะที่เป็นเทคโนโลยีการผลิตขั้นสูง การตัดด้วยเลเซอร์มีข้อดีของการใช้งานที่หลากหลาย กระบวนการที่ยืดหยุ่น ความแม่นยำในการประมวลผลสูง คุณภาพดี กระบวนการผลิตที่สะอาด และการทำงานอัตโนมัติที่ง่ายดาย ความยืดหยุ่น ความชาญฉลาด และการปรับปรุงคุณภาพผลิตภัณฑ์และผลิตภาพแรงงาน

คุณสมบัติของเครื่อง

1. เครื่องใช้โครงสร้างโต๊ะทำงานแบบเปิด นำเข้าแร็คแอนด์พิเนียนไดรฟ์คู่ที่มีความแม่นยำสูง และรางนำเชิงเส้น การส่งผ่านที่เสถียรและความแม่นยำสูง

2. ทั้งเตียงและลำแสงเคลื่อนที่ใช้โครงสร้างการเชื่อมแบบบูรณาการ เตียงผ่านการอบร้อนที่ 600 °C และเสร็จสิ้นด้วยการกัดโครงสำหรับตั้งสิ่งของ 12 เมตร มันถูกทำให้เย็นลงในเตาเผาเป็นเวลา 24 ชั่วโมง หลังจากการอบอ่อน จะมีการหยาบและผ่านการบำบัดอายุจากการสั่นสะเทือน ซึ่งสามารถขจัดการเชื่อมและการปรับตัวในการประมวลผลได้อย่างสมบูรณ์ ความแข็งแกร่งที่ดี ความแม่นยำสูง สามารถใช้งานได้ยาวนานโดยไม่มีการเสียรูป

3. แกน X, Y และ Z ทั้งหมดนำเข้าจากฝรั่งเศสด้วยเซอร์โวมอเตอร์ที่มีความแม่นยำสูง ความเร็วสูง แรงบิดสูง ความเฉื่อยสูง มีเสถียรภาพและทนทาน มั่นใจความเร็วและความเร่งสูงของทั้งเครื่อง

4. ใช้ระบบควบคุมเชิงตัวเลขพิเศษของเครื่องตัดไฟเบอร์เลเซอร์ CYPCUT ที่ใช้ระบบปฏิบัติการ Windows และรวมโมดูลฟังก์ชันพิเศษมากมายสำหรับการควบคุมการตัดด้วยเลเซอร์ ด้วยฟังก์ชันอันทรงพลัง อินเทอร์เฟซผู้ใช้ที่ดี และใช้งานง่าย

5. ซอฟต์แวร์การทำรัง CYPNEST Expert Edition เป็นเทคโนโลยีหลักสำหรับเครื่องตัด CNC เพื่อให้เกิด "การตัดแบบเต็มเวลา การตัดที่มีประสิทธิภาพสูง และการตัดอัตราการทำรังสูง" เป็นการรับประกันขั้นพื้นฐานสำหรับการประหยัดวัสดุอย่างมีประสิทธิภาพและปรับปรุงประสิทธิภาพการตัด

6. หัวตัดใช้หัวตัดไฟเบอร์เลเซอร์แบบพิเศษที่ผลิตโดยแบรนด์ที่มีชื่อเสียงระดับสากลและเซ็นเซอร์แบบ capacitive ที่มีความแม่นยำในการตรวจจับสูง การตอบสนองที่ละเอียดอ่อน และประสิทธิภาพที่เสถียรและเชื่อถือได้มากที่สุด 7. วาล์วปรับสัดส่วนที่ควบคุมด้วยระบบอิเล็กทรอนิกส์ที่มีความแม่นยำสูงนำเข้าจากประเทศเยอรมนีสามารถควบคุมความดันอากาศของก๊าซเสริมการตัดได้อย่างแม่นยำเพื่อให้ได้ผลการตัดที่ดีที่สุด

ส่วนประกอบเครื่อง

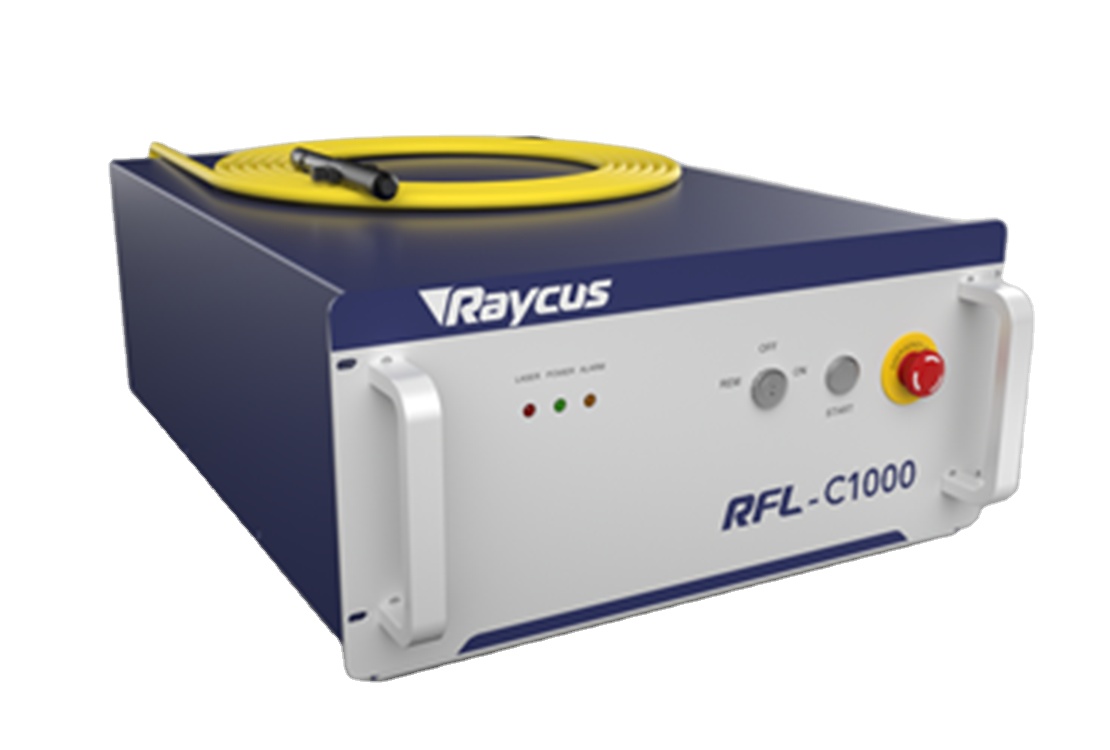

แหล่งกำเนิดไฟเบอร์เลเซอร์ Raycus RFL-C1000

• คุณภาพลำแสงที่ดีเยี่ยม (BPP)

• BPP คงที่ในช่วงกำลังเต็มที่

• ใช้ทางยาวโฟกัสยาวเพื่อให้ได้จุดเล็กๆ

• ประสิทธิภาพการแปลงแสงไฟฟ้า>25%

• การทำงานที่ไม่ต้องบำรุงรักษา

• การออกแบบโมดูลาร์ "ปลั๊กแอนด์เพลย์"

• ขนาดเล็กและติดตั้งง่าย

• อายุการใช้งานของแหล่งปั๊ม >100,000 ชั่วโมง

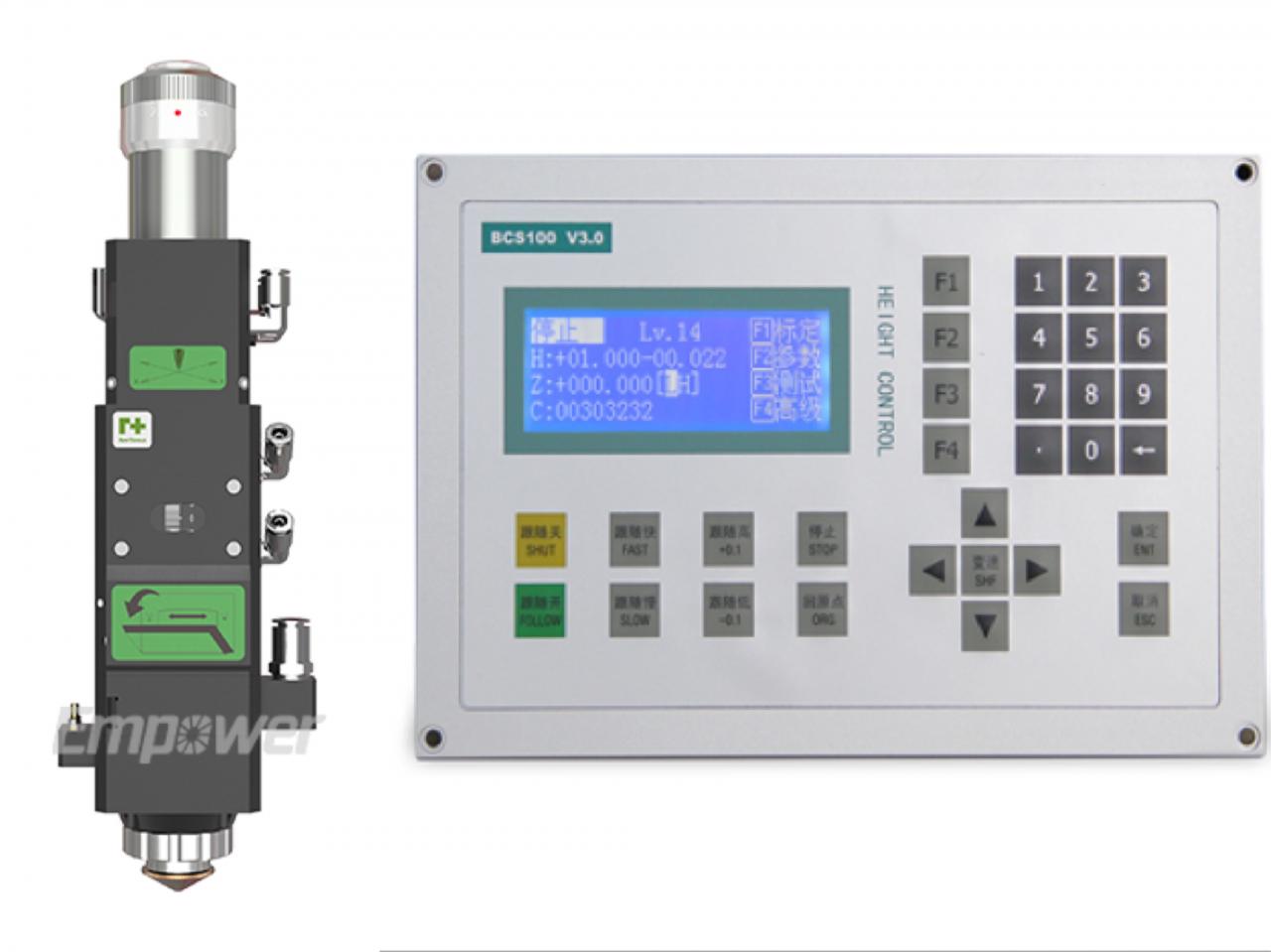

หัวตัดและตัวควบคุมความสูง

• มีการตรวจจับความสูงแบบ capacitive

• เซ็นเซอร์อุณหภูมิปกป้องเลนส์และลดโอกาสเกิดความร้อนสูงเกินไป

• 10mm ของการเคลื่อนไหวของเลนส์เพื่อกำหนดโฟกัส

• เข้าถึงฝาครอบกระจกได้อย่างรวดเร็วและง่ายดาย

• การออกแบบที่ยืดหยุ่นเพื่อปรับขนาดจุดให้เหมาะสม

• ช่วยให้การไหลของก๊าซราบรื่น

• ดีไซน์กะทัดรัด น้ำหนักเบา

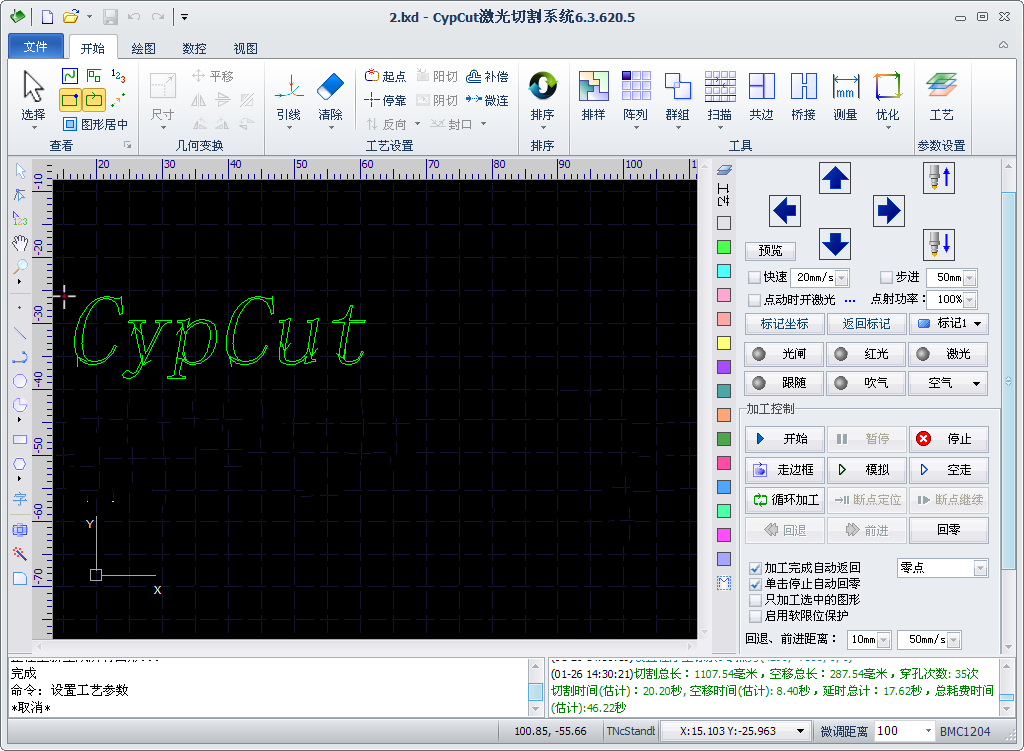

ระบบตัด Cypcut

• ปรับความสูงอัตโนมัติ

• การป้องกันซอฟต์แวร์

• การควบคุมกำลังลำแสงเลเซอร์

• ฟังก์ชันการทำงานต่อจุดปิดอย่างกะทันหัน

• กบกระโดดและฟังก์ชั่นกำหนดตำแหน่งขอบอัตโนมัติ

• การตอบสนองตามเวลาจริงเพื่อหลีกเลี่ยงสัญญาณแล็กที่ทำให้ขอบโค้งมน

ข้อมูลจำเพาะ

รายการส่วนประกอบหลัก
เลขที่	ชื่อส่วนประกอบ	ผู้ผลิต--Origin Place
1	เครื่องมือ	เครื่องมือเครื่องเชื่อมเพลท-Dahan
2	เครื่องบีม	คานอลูมิเนียม-Dahan
3	แหล่งกำเนิดไฟเบอร์เลเซอร์	Raycus/Max 1000W--จีน
4	หัวเลเซอร์	Raytools--จีน
5	ระบบตัด	Cypcut -- จีน
6	เซอร์โวมอเตอร์และไดรเวอร์	ชไนเดอร์ -- ฝรั่งเศส
7	ลดความเร็ว	ชิมโป -- ญี่ปุ่น
8	รางนำ	ฮีวิน -- ไต้หวัน
9	แร็คแอนด์พิเนียน	YYC จากไต้หวัน
10	วาล์วสัดส่วน	SMC --ญี่ปุ่น
11	ตู้แช่	Hanli -- จีน

ข้อมูลจำเพาะ
พลังเลเซอร์	1000W
พื้นที่ตัด (มม.) (L × W)	3000mm×1500mm
ความเร็วในการตัดสูงสุด (ม./นาที)	120 ม./นาที
เร่งสูงสุด	1.5G
ความแม่นยำของตำแหน่ง	±0.03mmmm
ความแม่นยำในการทำซ้ำ	±0.02มม.
ความกว้างของเส้นขั้นต่ำ	0.15mm
ระยะกินลึกสูงสุด (เหล็กอ่อน)	12mm
สแตนเลส N2	5mm
อลูมิเนียม	3mm
เส้นทางการขับรถ	นำเข้าเซอร์โวมอเตอร์
ทางส่ง	นำเข้า แร็คเกียร์ & พิเนียน ตัวขับคู่
ข้อกำหนดทางไฟฟ้า	380V/50Hz.60Amp
การใช้พลังงาน	12KW
น้ำหนักชิ้นงาน	800กก.
น้ำหนัก	5500กก.
ขนาดเค้าร่าง (มม.)	4800mm×2700mm×1900mm (L×W×H)
ขนาดเค้าร่างพร้อมตัวเปลี่ยนพาเลท (มม.)	8400 มม. × 3000 มม. × 2100 มม. (ยาว × กว้าง × สูง)

ข้อดีและการใช้งาน

ข้อดี:

1, ประหยัดค่าใช้จ่ายในการใช้พลังงาน / เพียง 20-30% ของเครื่องตัดเลเซอร์ co2 ภายใต้พลังงานเดียวกัน

2, ความยืดหยุ่นและการตัดที่แม่นยำของชิ้นส่วนที่เรียบง่ายหรือซับซ้อน

3, ใช้เลเซอร์ไฟเบอร์แบรนด์โลกที่นำเข้า / อายุการใช้งานมากกว่า 100,000 ชั่วโมง

4, เซอร์โวมอเตอร์และระบบเกียร์ที่นำเข้าให้การตัดที่แม่นยำ

5, การตัดคุณภาพสูงโดยไม่ต้องมีการตกแต่งเพิ่มเติม

6, ความเร็วในการตัดที่สูงขึ้นและมีประสิทธิภาพ, ความเร็วของแผ่นตัดมากกว่า 10 เมตรต่อนาที

7, การตัดแบบไม่สัมผัสซึ่งหมายถึงไม่มีรอยหรือการปนเปื้อนของวัสดุ

8, ความสามารถในการตัดแทบโลหะแผ่นใดๆ

การใช้งาน:

วัสดุที่ใช้บังคับ: เหล็กกล้าไร้สนิม เหล็กกล้าคาร์บอน โลหะผสม เหล็กซิลิกอน เหล็กสปริง อลูมิเนียม โลหะผสมอลูมิเนียม แผ่นสังกะสี และท่อและท่อโลหะอื่นๆ

อุตสาหกรรมที่เกี่ยวข้อง: มีการใช้กันอย่างแพร่หลายในการประมวลผลทางท่ออุตสาหกรรม อุปกรณ์ป้องกันการระเบิด อุตสาหกรรมการทหาร อุตสาหกรรมเคมี การสำรวจน้ำมัน โคมไฟและโคมไฟ การแปรรูปโลหะ เครื่องเหล็ก อาคาร ฯลฯ

บริการและข้อดีของเรา

บริการของเรา

1. รับประกันสองปีสำหรับเครื่องไฟเบอร์เลเซอร์และชิ้นส่วนไฟเบอร์เลเซอร์นี้รับประกันหนึ่งปีสำหรับเครื่องและชิ้นส่วนอื่น ๆ

2. การสนับสนุนทางเทคนิคออนไลน์อย่างมืออาชีพตลอด 24 ชั่วโมง

3. วิศวกรที่มีทักษะจะช่วยลูกค้าแก้ปัญหาด้วย TM ,Whatsapp ในเวลาที่เกิดปัญหา

4. อัพเดตซอฟต์แวร์ฟรี

5. การบำรุงรักษาและการจัดหาอะไหล่ตลอดชีพ

ข้อดีของเรา

1. องค์กรรับรองความถูกต้องของอาลีบาบา

2. ประสบการณ์การส่งออก 12 ปี

3. ประสบการณ์การผลิต 20 ปี

4. บริการ OEM และ ODM

5. บริการออนไลน์ 24 ชั่วโมง

6. เครือข่ายตัวแทนจำหน่ายทั่วโลก

รายละเอียด

• ใบสมัคร: LASER CUTTING
• วัสดุที่ใช้บังคับ: โลหะ
• สภาพ: ใหม่
• ประเภทเลเซอร์: ไฟเบอร์เลเซอร์
• พื้นที่ตัด: 3000*1500mm
• ความเร็วในการตัด: 120 ม./นาที
• รองรับรูปแบบกราฟิก: DXF
• ตัดได้หนา: 1-10mm
• CNC หรือไม่: ใช่
• โหมดทำความเย็น: WATER COOLING
• ซอฟต์แวร์ควบคุม: Cypcut
• แหล่งเลเซอร์ยี่ห้อ: Raycus/IPG/Max
• หัวเลเซอร์ ยี่ห้อ: Raytools/Precitec
• เซอร์โวมอเตอร์ ยี่ห้อ Yaskawa
• Guiderail ยี่ห้อ: HIWIN
• ระบบควบคุมยี่ห้อ: Cypcut
• น้ำหนัก (กก.): 5500 KG
• จุดขายที่สำคัญ: อายุการใช้งานยาวนาน
• เลนส์ออปติคอล แบรนด์: Raytools
• การรับประกัน: 1 ปี
• อุตสาหกรรมที่เกี่ยวข้อง: โรงงานผลิต, การแปรรูปโลหะแผ่น
• รายงานการทดสอบเครื่องจักร: มีให้
• การตรวจสอบวิดีโอขาออก: มีให้
• การรับประกันส่วนประกอบหลัก: 2 ปี
• ส่วนประกอบหลัก: แหล่งกำเนิดแสงเลเซอร์
• ความเร็วตัดสูงสุด (ม./นาที): 120 ม./นาที
• เร่งความเร็วสูงสุด: 1.5G
• ความถูกต้องของตำแหน่ง: ±0.03mmmm
• ความแม่นยำในการทำซ้ำ: ±0.02mm
• ความกว้างของเส้นขั้นต่ำ: 0.15mm
• ระยะกินลึกสูงสุด (เหล็กอ่อน): 12 มม.
• สแตนเลส N2: 5mm
• อลูมิเนียม: 3mm
• ข้อกำหนดทางไฟฟ้า: 380V/50Hz.60Amp
• ขนาดเค้าร่างพร้อมตัวเปลี่ยนพาเลท (มม.): 8400 มม. * 3000 มม. * 2100 มม. (L * W * H)
• การออกใบรับรอง: Sgs
• ให้บริการหลังการขาย: การสนับสนุนออนไลน์, อะไหล่ฟรี, การสนับสนุนทางเทคนิควิดีโอ
• บริการหลังการรับประกัน: การสนับสนุนทางเทคนิควิดีโอ, ไม่มีบริการ, การสนับสนุนออนไลน์, อะไหล่, บริการบำรุงรักษาและซ่อมแซมภาคสนาม
