Cnc คู่มือเครื่องดัดแผ่น 80 ตันไฮดรอลิกดเบรคเครื่องดัดโลหะ

ความได้เปรียบ:

1. ระบบไฮบริดน้ำมันไฟฟ้าที่ใช้ DSVP

2. High-rigidFrame + การชดเชยการโก่งตัวอัตโนมัติ

3. ระบบหลังการวางตำแหน่ง

4. ระบบ CNC อัจฉริยะ

5. ติดตั้งและใช้งานง่าย มีความแม่นยำสูง

6. มีประสิทธิภาพแต่ประหยัดพลังงาน

รายละเอียดสินค้า

เฟรมแข็งสูง + การชดเชยการโก่งตัวอัตโนมัติ

ปรับรูปร่างของเฟรมที่มีความแข็งแกร่งสูง ปรับปรุงความแข็งแกร่งและความแม่นยำในการดัดแบบเต็มตามค่า Y ที่คำนวณได้และการวางตำแหน่งโต๊ะทำงานที่แม่นยำ พิกัดความเผื่อมุมของชิ้นงานดัดงอเต็มที่คือ ±30';

คำนวณการชดเชยด้วยระบบชดเชยการโก่งตัวอัตโนมัติผ่านโปรแกรมประมวลผลตามความยาว ความหนา และมุมของชิ้นงานดัดโค้ง จับคู่กับการเสียรูปย้อนกลับขณะกด และชดเชยการโก่งตัวของโต๊ะทำงานที่เกิดจากการทำงาน

มีประสิทธิภาพแต่ประหยัดพลังงานเร็วกว่าเครื่องดัดแบบไฮดรอลิกเกรดเดียวกัน 2.5 เท่า มีประสิทธิภาพสูงกว่าและใช้เวลาเตรียมงานน้อยลง มีประสบการณ์การใช้งานที่ดีขึ้นมาก

ระบบขับเคลื่อนไฮบริดไฮดรอลิกของเซอร์โวจะสิ้นเปลืองพลังงานเมื่อได้รับแรงดันเท่านั้น และเปลี่ยนปริมาณการใช้ไฟฟ้าตามขนาดชิ้นงาน

ระบบ STEP คำนวณแรงกดน้ำหนักตามความยาวและความหนาของแผ่น การสูญเสียพลังงานขณะสแตนด์บายคิดเป็น 1% หรือน้อยกว่าของพลังงานทั้งหมด

ระบบควบคุมขั้นสูงช่วยหลีกเลี่ยงการปฏิบัติที่สิ้นเปลืองและการสูญเสียไฟฟ้า

ระบบควบคุมไฟฟ้า

ส่วนประกอบไฟฟ้าเป็นแบรนด์นำเข้าตามมาตรฐานสากลปลอดภัยและเชื่อถือได้ฟังก์ชั่นการระบายความร้อนของตู้ควบคุมไฟฟ้าพร้อมสถานีควบคุมสวิตช์เท้าแบบเคลื่อนย้ายได้พร้อมฟังก์ชั่นเริ่มต้นการปิดเครื่องและหยุดฉุกเฉินการเดินสายไฟของตู้ไฟฟ้ามีความสมเหตุสมผลและชัดเจนซึ่งเป็น สะดวกในการบำรุงรักษาหรือแก้ไขปัญหา

ติดตั้งและใช้งานง่าย ความแม่นยำสูง

ทักษะความชำนาญที่ไม่จำเป็นในขณะที่ดัดโค้งให้เข้ารูป ลดเกณฑ์ทางวิชาชีพและค่าแรงลง

ติดตั้งง่าย มั่นคงและเบา ใช้งานได้ดี

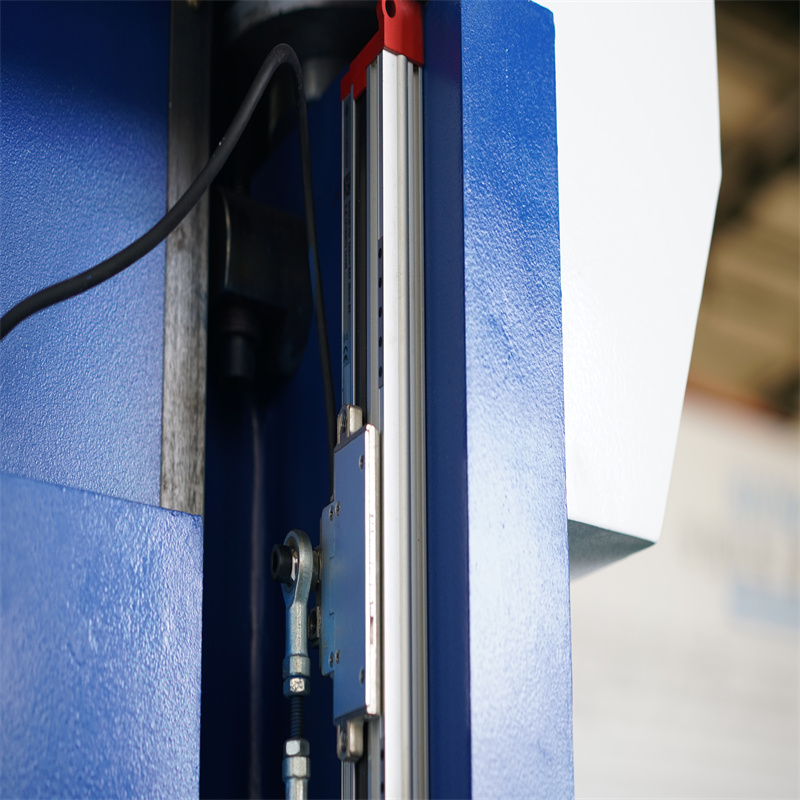

ELGO ของเยอรมันนำมาใช้ รับประกันความแม่นยำในการดัดสูงโดยอาศัยข้อมูลขนาดไมครอน ความแม่นยำในเชิงลึกที่ควบคุมไว้ที่ ±0.01 มม.

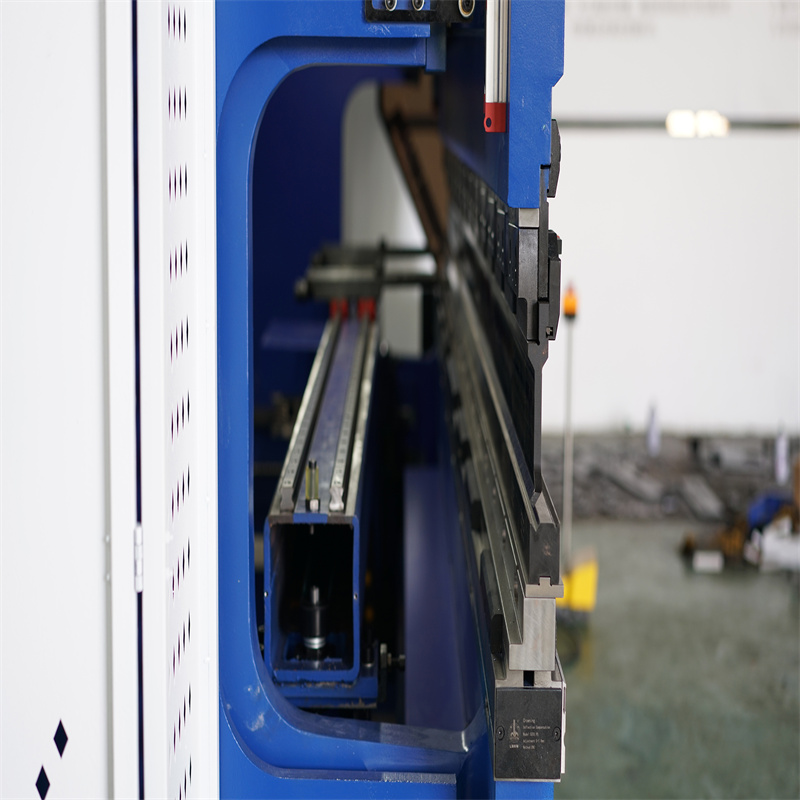

ระบบโพสต์ตำแหน่งที่มีประสิทธิภาพและเชื่อถือได้

ตำแหน่งหลังจากเคลื่อนที่ด้วยความเร็วสูง แกน X: 500 มม./วินาที แกน Z: 700 มม./วินาที แกน R: 60 มม./วินาที ความยาววัดบนแกน X: 600 มม.;

ความแม่นยำในการวางตำแหน่งสูง, แกน X: ±0.01 มม., แกน Z: ±0.1 มม., แกน R: ±0.1 มม.

หมายเหตุ: ใช้ได้กับ HB1003/HB6020 เท่านั้น

ข้อมูลจำเพาะ

แรงดัด	500KN
ความยาวของโต๊ะทำงาน	2050mm
ความสูงของโต๊ะทำงาน	920mm
ระยะห่างคอลัมน์	1600mm
ความลึกของลำคอ	320mm
สไลเดอร์จังหวะ	160mm
ความสูงของช่องเปิดสูงสุด	420mm
โคตรเร็ว	180 มม. / วินาที
ความเร็วกลับ	140 มม./วินาที
ความเร็วในการทำงาน	10 มม. / วินาที
Backgauge (แกน x) จังหวะ	0-500mm
ความแม่นยำในการวางตำแหน่งแกน X	±0.1mm
ความแม่นยำในการวางตำแหน่งแกน X ซ้ำ	±0.02มม.
ความแม่นยำในการวางตำแหน่งแกน y	±002mm
ความแม่นยำในการวางตำแหน่งซ้ำของแกน Y	±0.02มม.
องศา R แกนจังหวะ	150mm
ความแม่นยำในการทำงาน	เส้นตรง: 10.2 มม./ม. มุม: ±0.5 มม./ม
จำนวนแกน CNC	4 แกน
กำลังมอเตอร์หลัก	ประมาณ 5KW
ความจุถังน้ำมัน	160L
ขนาด	ประมาณ 2400x1500x2480mm
น้ำหนักอุปกรณ์ทั้งหมด	ประมาณ 4000KG

คำถามที่พบบ่อย

1. ฉันไม่รู้อะไรเกี่ยวกับเครื่องนี้เลย ฉันควรเลือกเครื่องแบบไหน? -ง่ายมาก . เพียงบอกเราว่าคุณต้องการทำอะไรโดยใช้เครื่องเลเซอร์ จากนั้นให้เราให้คำตอบและคำแนะนำที่สมบูรณ์แบบแก่คุณ

2. เชื่อมอะไรได้บ้าง? - เครื่องเลเซอร์สำหรับโลหะมักใช้กับเหล็กกล้าคาร์บอน สแตนเลส อลูมิเนียม ทองเหลือง และโลหะผสม

3. การรับประกันนานแค่ไหน? - เรามีการรับประกัน 1 ปี

4. สำนักงานใหญ่ของคุณอยู่ที่ไหน -สำนักงานใหญ่ของเราอยู่ใน Ma'anShan มณฑลอานฮุย ประเทศจีน

5. ฉันสามารถเยี่ยมชมโรงงานของคุณได้หรือไม่? - แน่นอน โปรดติดต่อเราได้ตลอดเวลา เราจะจัดล่วงหน้า

6. คุณมีวิศวกรคอยสอนฉัน/คนงานของฉันหรือไม่? -ใช่ เรามีการฝึกอบรมฟรีสำหรับลูกค้าแต่ละราย เราสัญญาว่าจะช่วยเหลือจนกว่าทุกอย่างถูกต้อง

รายละเอียด

• Slider Stroke (มม.): 160 mm
• ระดับอัตโนมัติ: อัตโนมัติอย่างเต็มที่
• ความลึกของลำคอ (มม.): 320 mm
• ประเภทเครื่อง: ซิงโครไนซ์
• ความยาวของโต๊ะทำงาน (มม.): 2050
• ความกว้างของโต๊ะทำงาน (มม.): 920 mm
• ขนาด: 2400*1500*2480mm
• สภาพ: ใหม่
• วัสดุ / โลหะ แปรรูป: เหล็กกล้าคาร์บอน
• ระบบอัตโนมัติ: อัตโนมัติ
• ปี: 2021
• น้ำหนัก (กก.): 4000
• กำลังมอเตอร์ (กิโลวัตต์): 5 กิโลวัตต์
• จุดขายที่สำคัญ: ใช้งานง่าย
• การรับประกัน: 1 ปี
• อุตสาหกรรมที่เกี่ยวข้อง: ร้านขายวัสดุก่อสร้าง, ร้านซ่อมเครื่องจักร, โรงงานผลิต, การค้าปลีก, งานก่อสร้าง, บริษัทโฆษณา, อื่นๆ
• ที่ตั้งโชว์รูม: เยอรมนี ชิลี แอฟริกาใต้ มาเลเซีย
• ประเภทการตลาด: HOT SALE
• รายงานการทดสอบเครื่องจักร: ไม่พร้อมใช้งาน
• การตรวจสอบวิดีโอขาออก: มีให้
• การรับประกันส่วนประกอบหลัก: 1 ปี
• ส่วนประกอบหลัก: มอเตอร์, เกียร์, PLC
• ชื่อสินค้า: เครื่องพับดัดแผ่นโลหะหนา 1.6 มม. ประสิทธิภาพสูง
• คำสำคัญ: เครื่องดัดโปรไฟล์
• ระยะห่างของคอลัมน์: 1600mm
• ความสูงของช่องเปิดสูงสุด: 420mm
• โคตรเร็ว: 180mm/s
• ความเร็วกลับ: 140mm/s
• ความเร็วในการทำงาน: 10mm/s
• Backgauge (แกน X) จังหวะ: 0-500mm
• จำนวนแกน CNC: 4 แกน
• ความจุถังน้ำมัน: 160L
• การออกใบรับรอง: ce
• ให้บริการหลังการขาย: การสนับสนุนทางเทคนิควิดีโอ, การสนับสนุนออนไลน์
• บริการหลังการรับประกัน: การสนับสนุนทางเทคนิควิดีโอ การสนับสนุนออนไลน์
• สถานที่ให้บริการในพื้นที่: เยอรมนี รัสเซีย ญี่ปุ่น เกาหลีใต้ ชิลี แอฟริกาใต้ คาซัคสถาน ยูเครน","attrValueId":5762774}
