Delem Da66t 125 3+1 4+1 6+1 8+1 Cnc ไฮดรอลิกดเบรคสำหรับการดัดแผ่นโลหะ

ข้อมูลสินค้า

This Machine is a new CNC bending machine launched by RAYMAX in 2020, and is suitable for manufacturers with high precision and cost performance requirements. The machine is our most popular model by volume anda true workhorse, which is constructed of high quality parts and offers serious reliability. Y1 & Y2 Synchronization technology ensure high approach, bend and return speeds. It`s bending length capability and pressure range can be customized to meet various producing requirements.

การออกแบบทางวิทยาศาสตร์

1, การเคลื่อนที่แบบซิงโครนัสของแกน Y1 และ Y2 แต่ละแกนควบคุมโดยกระบอกสูบอิสระ

2, ความเป็นไปได้ที่จะเพิ่มตัวเลือกและการอัพเกรดในการกำหนดค่า, ในระยะหลัง

เป็นมิตรกับสิ่งแวดล้อม

เสียงรบกวนต่ำระหว่างการรอและการลงอย่างรวดเร็ว (น้อยกว่า 25 เดซิเบล) การกดและย้อนกลับ เนื่องจากแรงดันในระบบไฮดรอลิกคือการควบคุมลูปปิดของมอเตอร์หลักเซอร์โว ใช้พลังงานต่ำกว่าเครื่องจักรทั่วไป 60% โดยใช้เซอร์โวมอเตอร์

ประสิทธิภาพที่มั่นคงและทนทานของตัวเครื่อง

1， การเชื่อมแบบบูรณาการโครงเครื่อง

2， โครงเครื่องเกิดขึ้นจากศูนย์เครื่องจักรกลซีเอ็นซีสามมิติในกระบวนการเดียว ซึ่งช่วยให้มั่นใจได้ถึงความขนานและแนวตั้งของพื้นผิวการติดตั้งแต่ละอัน

3， การเคลือบความเครียดภายในโดยการแบ่งเบาบรรเทา

4，ยิงระเบิดเพื่อขจัดสนิมและการรักษาป้องกันสนิม

1. ระบบควบคุม: DA52s (อุปกรณ์เสริม Cybelec CT8 จากสวิตเซอร์แลนด์)

เขียนโปรแกรมหน้าเดียวอย่างรวดเร็ว

•การนำทางด้วยปุ่มลัด

•7”VGA สี TFT

•สูงสุด 4 แกน (Y1, Y2 และ 2 แกนเสริม)

•การควบคุมมงกุฎ

•เครื่องมือ/วัสดุ/ไลบรารีผลิตภัณฑ์

•USB การเชื่อมต่ออุปกรณ์ต่อพ่วง

•The basic machine control functions are Y1 Y2 X R -axis.

•อัลกอริธึมการควบคุมแกน Y ขั้นสูงสำหรับลูปปิดและวาล์วลูปเปิด

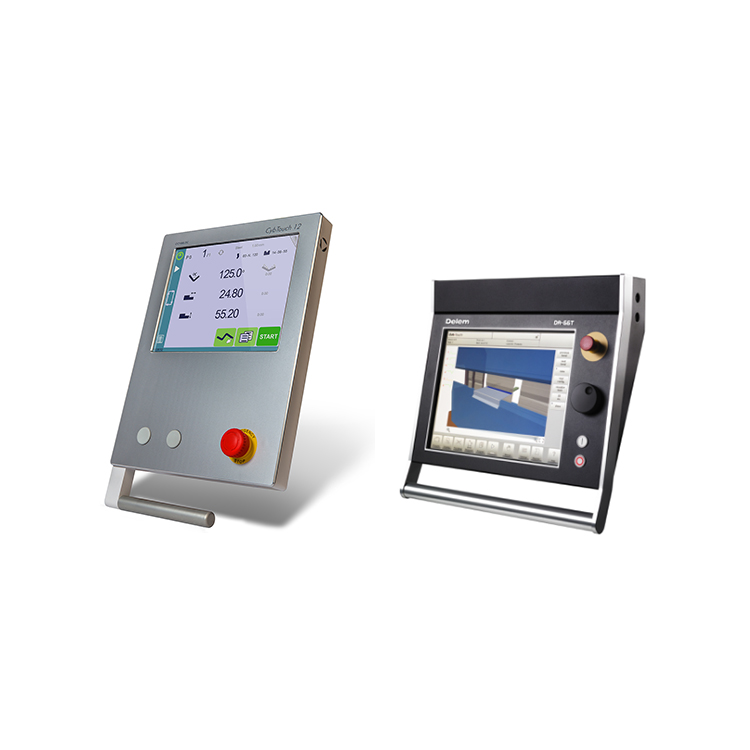

ระบบควบคุมเสริม：

(DA66T DA69T / Cybelec CT8 CT12 จากสวิตเซอร์แลนด์)

แกนเสริม (3 1/4 1/6 1/8 1)

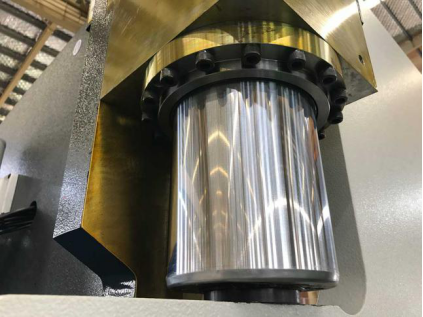

2. กระบอก
เป็นแบรนด์พรีเมี่ยมของจีน มีอายุการใช้งานยาวนานกว่า 10 ปี

3. วาล์วสัดส่วน
วาล์วตามสัดส่วนควบคุมการเคลื่อนไหวของ Y1 Y2 aixs ได้อย่างแม่นยำ

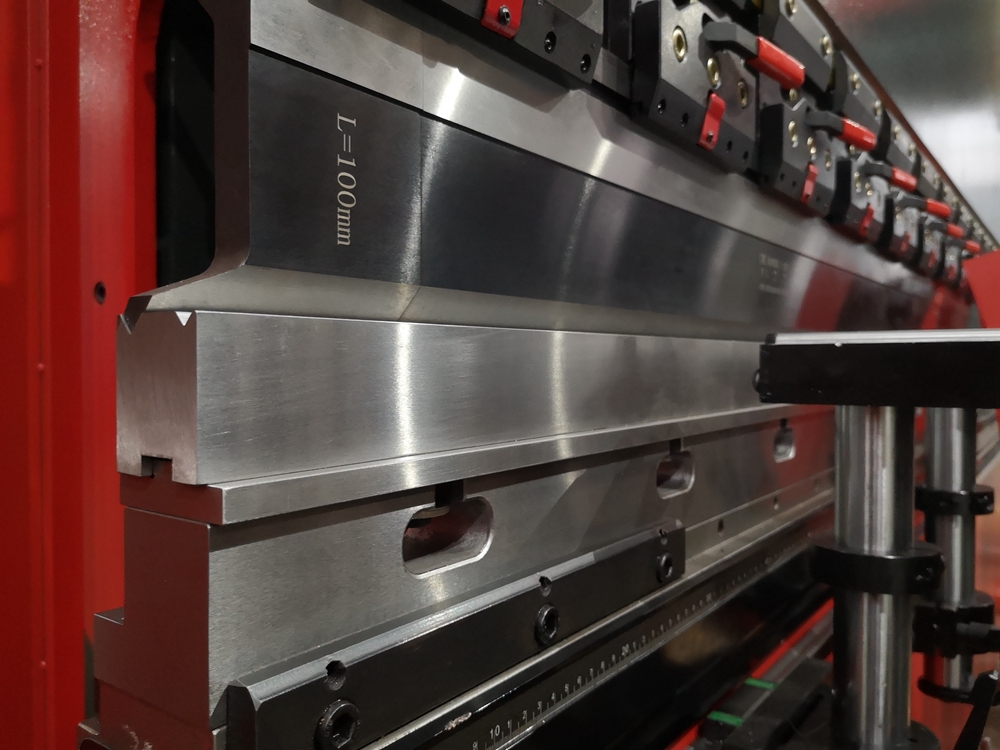

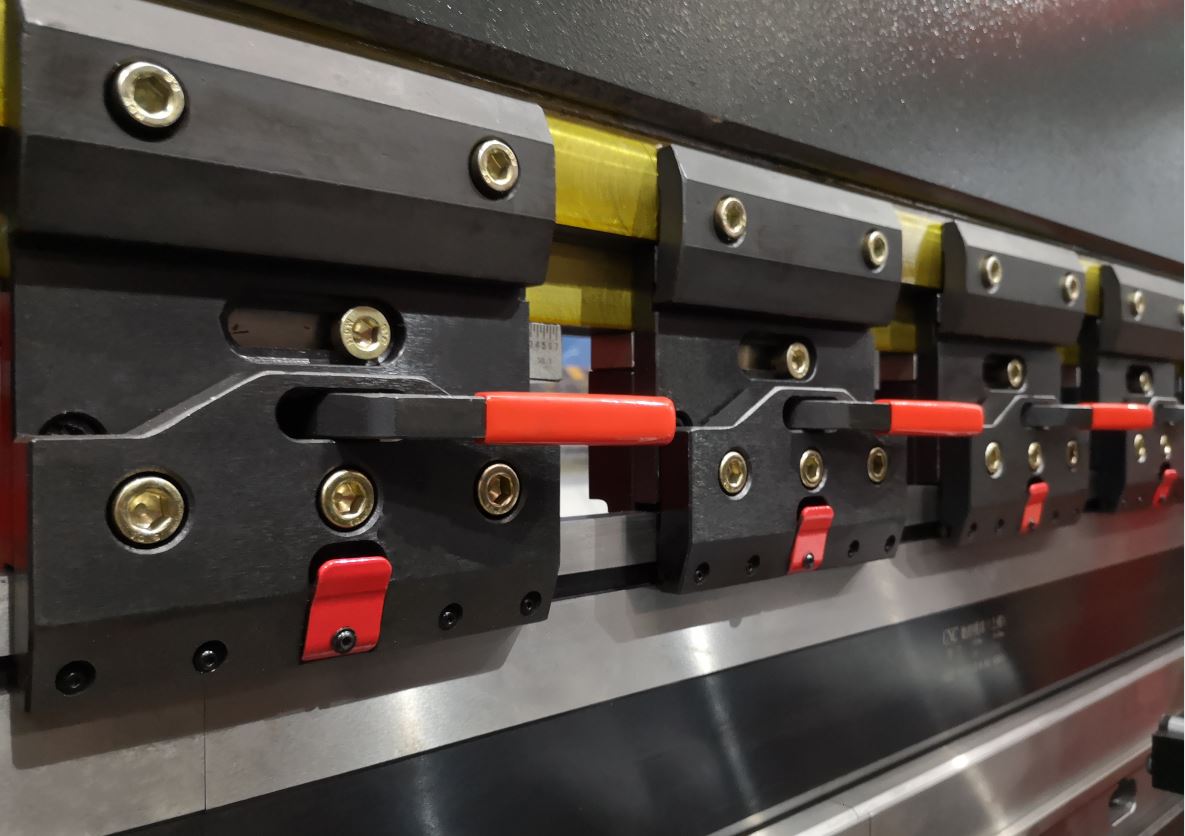

4. คลิปด่วน
เปลี่ยนเครื่องมืออย่างรวดเร็วด้วยการตั้งค่าแนวตั้ง，เพื่อลดเวลาการตั้งค่าของคุณ

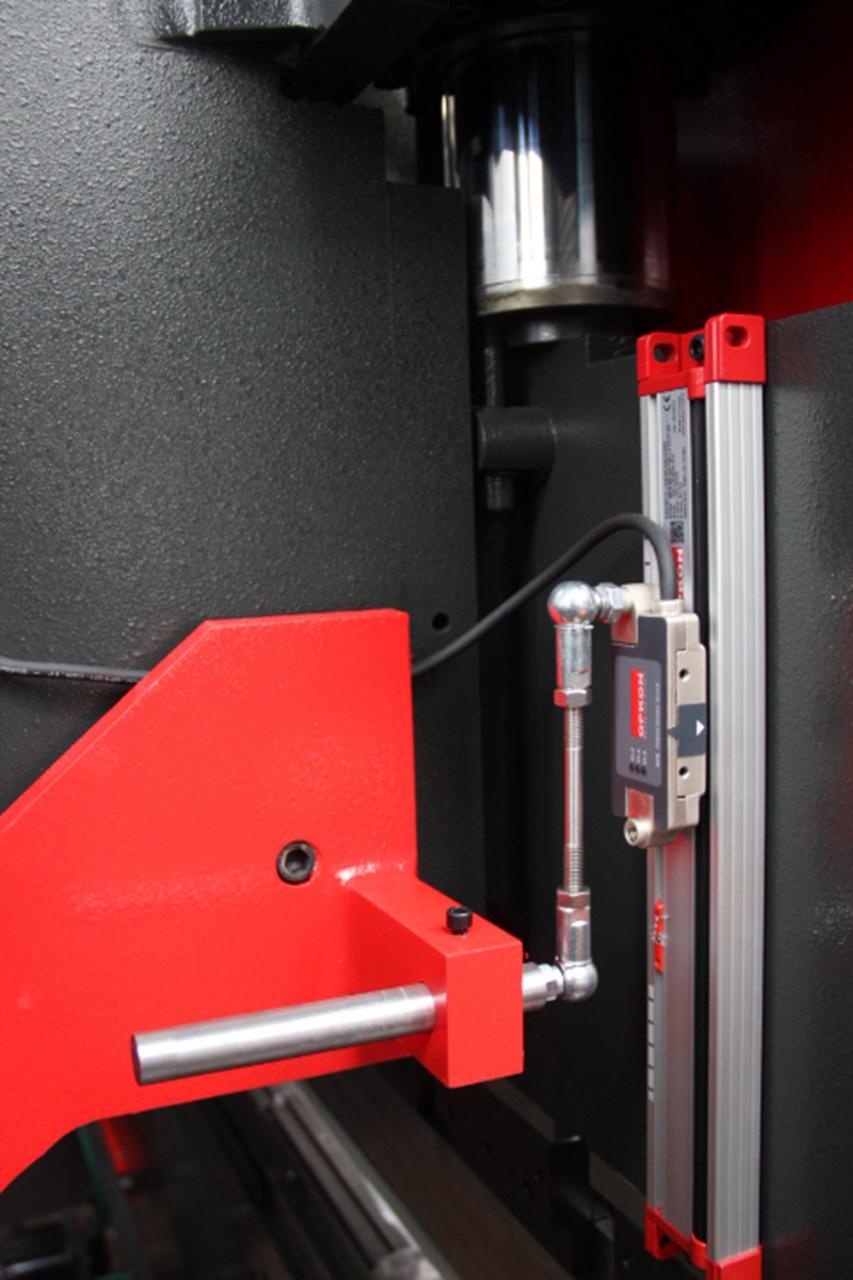

5. ไม้บรรทัดตะแกรงให้ตำแหน่งที่แม่นยำ
Optic linear guide system is fixed to the machine bed by separated arm. By this solution, all yaw values are able to record to adjust your bindings sensitivities & repeatability.

6. แม่พิมพ์ CNC (โกลิน)
แม่พิมพ์ CNC ศูนย์กลาง มัลติฟังก์ชั่น ง่ายต่อการเปลี่ยนข้าง

7. ระบบครอบฟันอัตโนมัติ
การชดเชยที่เท่ากัน มุมดัดที่สมบูรณ์แบบ การควบคุมด้วยระบบควบคุม CNC DA52s

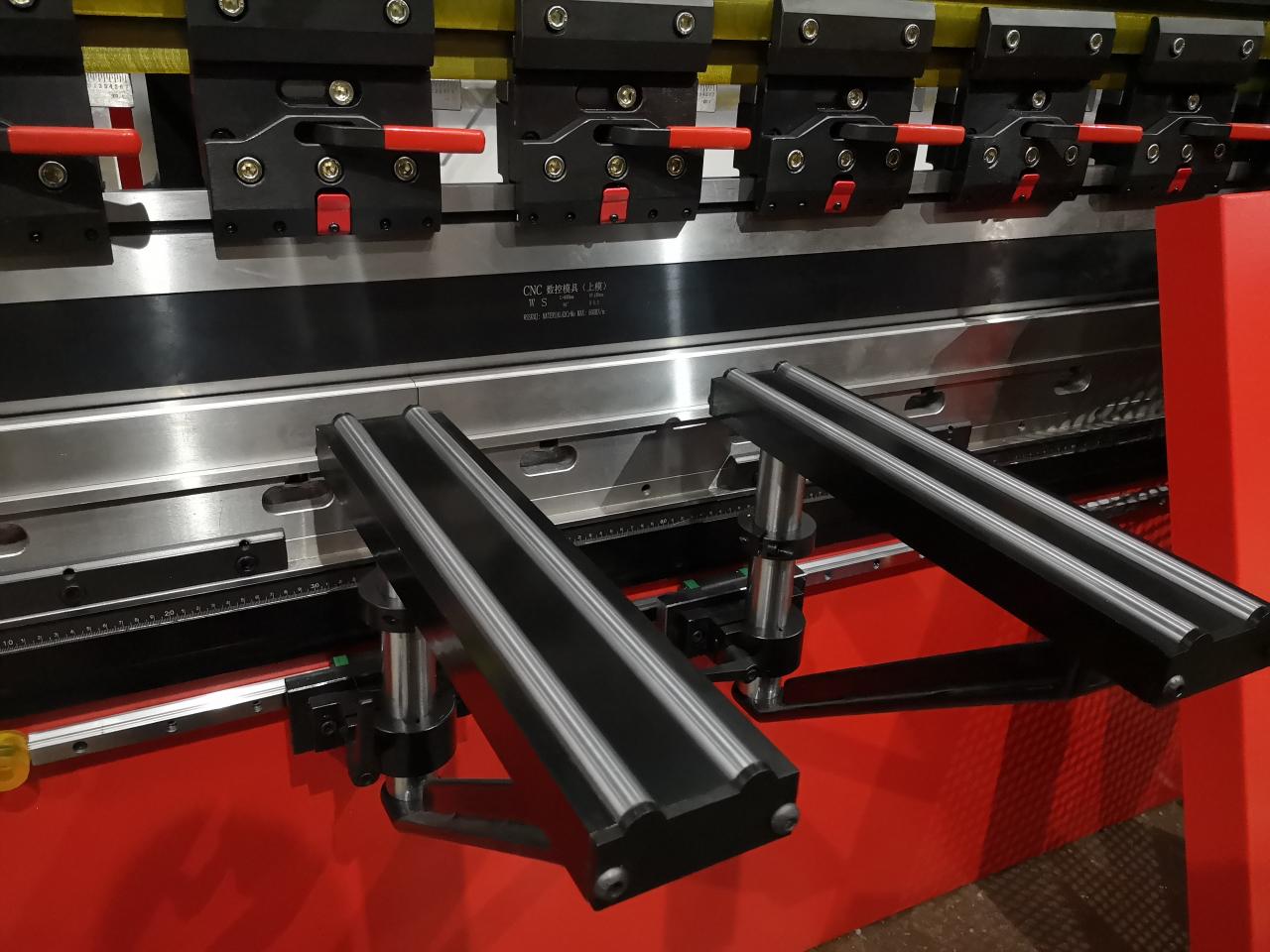

8. รองรับแขน
ขายึดตามหลักสรีรศาสตร์และการส่องสว่างพื้นที่ทำงานแบบ LED ช่วยเพิ่มความสะดวกในการใช้งานของคุณ

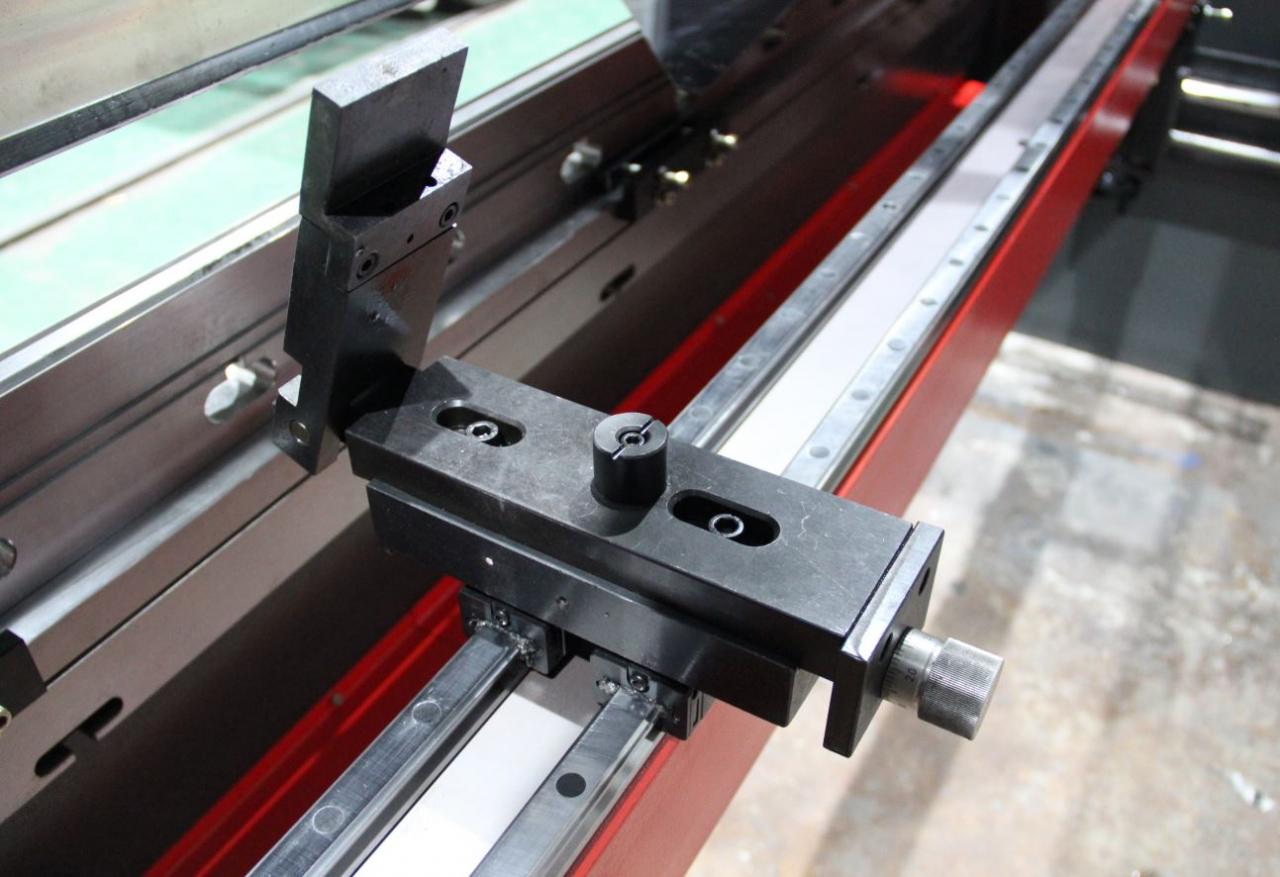

9. Double Linear Guides และ Integrated Support Beam
เพื่อปรับปรุงความแม่นยำในการเคลื่อนไหวของนิ้ว

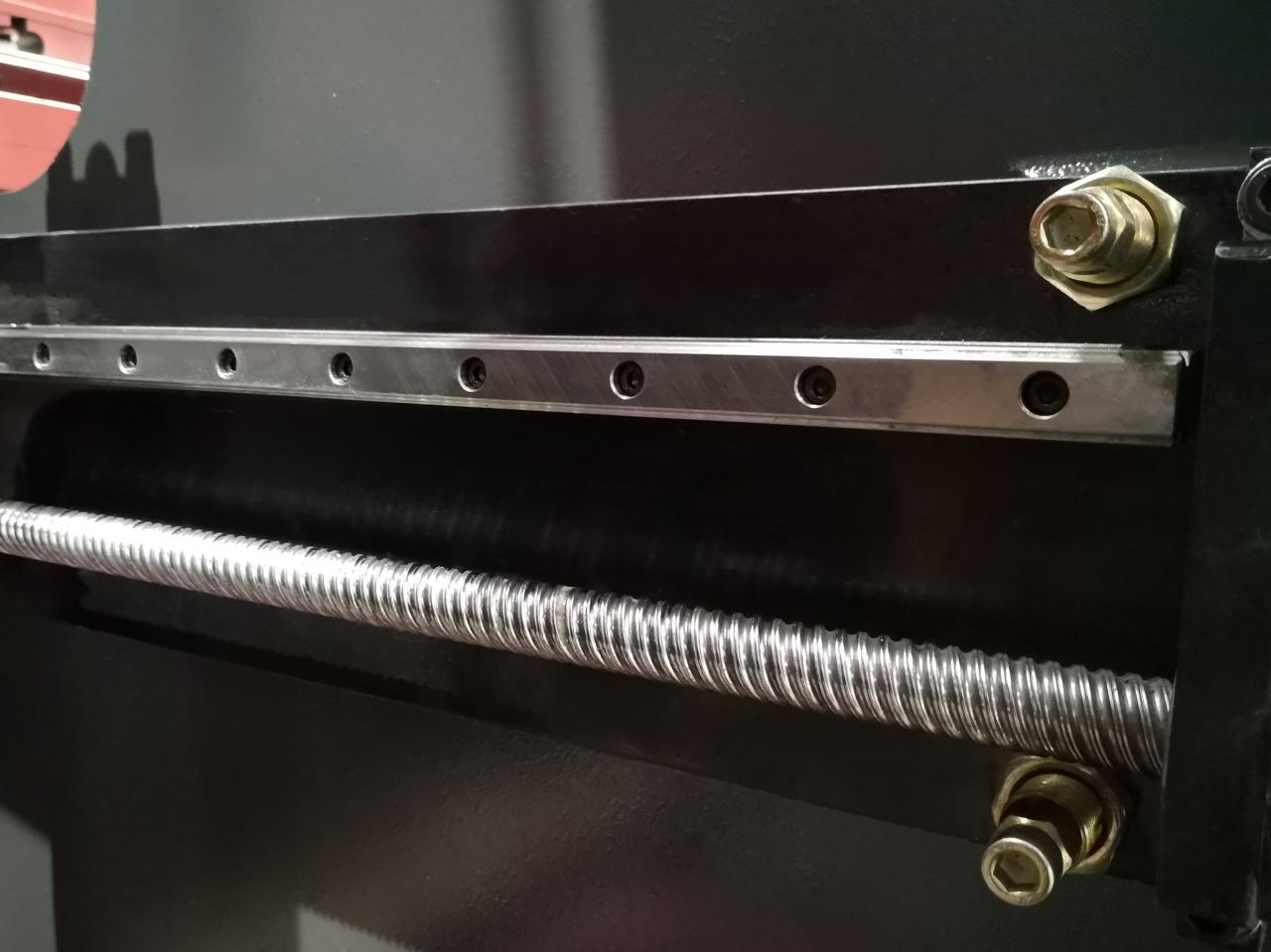

10. บอลสกรูและลิเนียร์ไกด์
แบ็คเกจไดนามิกและแกนความเร็วสูงด้วยบอลสกรูและไกด์เชิงเส้นเพื่อปรับปรุงความแม่นยำในการเคลื่อนที่ของแบ็คเกจ

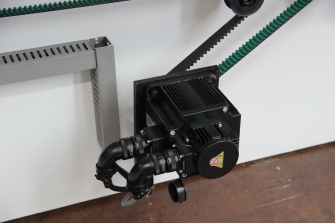

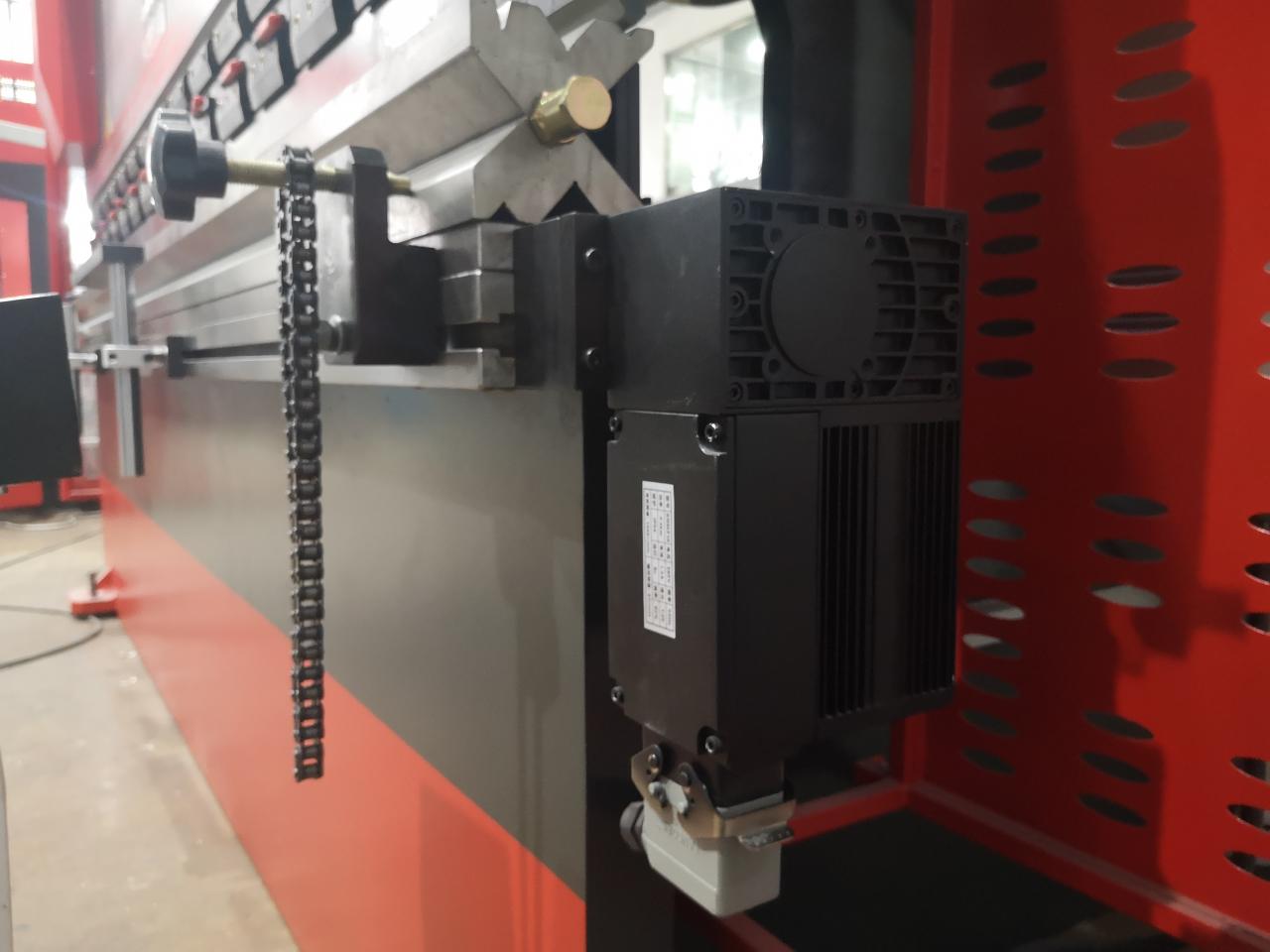

11. เซอร์โวมอเตอร์
เซอร์โวไดรฟ์กำหนดตำแหน่ง X และ Y เพื่อเพิ่มความเร็วและความแม่นยำ

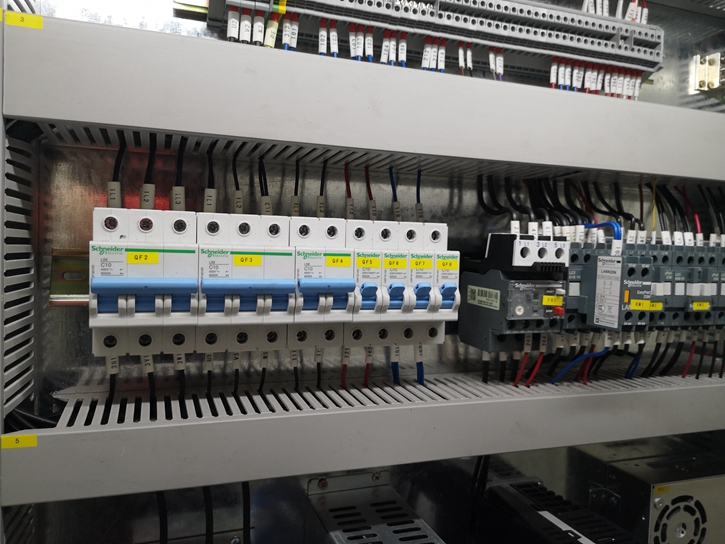

12. ส่วนประกอบไฟฟ้าหลัก
คัดสรรแบรนด์ระดับสากล มีเสถียรภาพ และใช้งานได้ยาวนาน

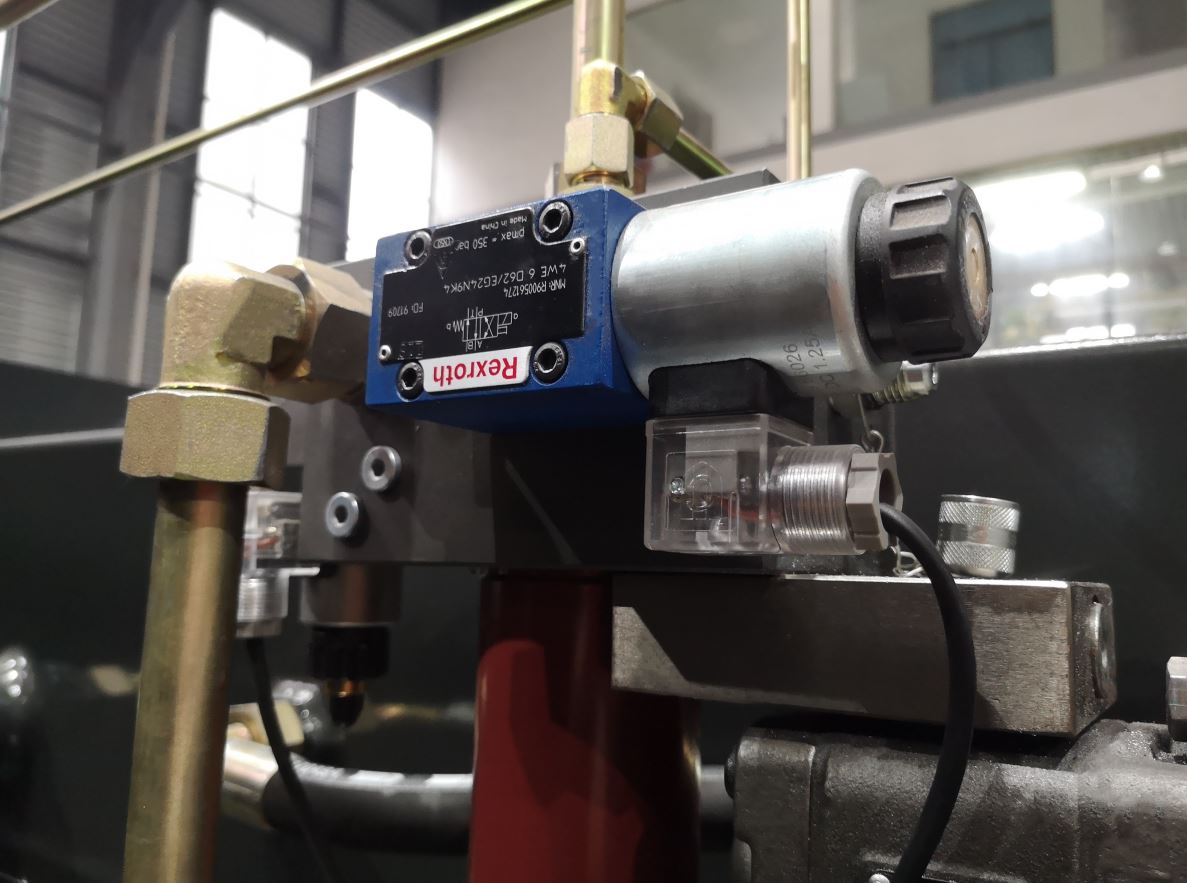

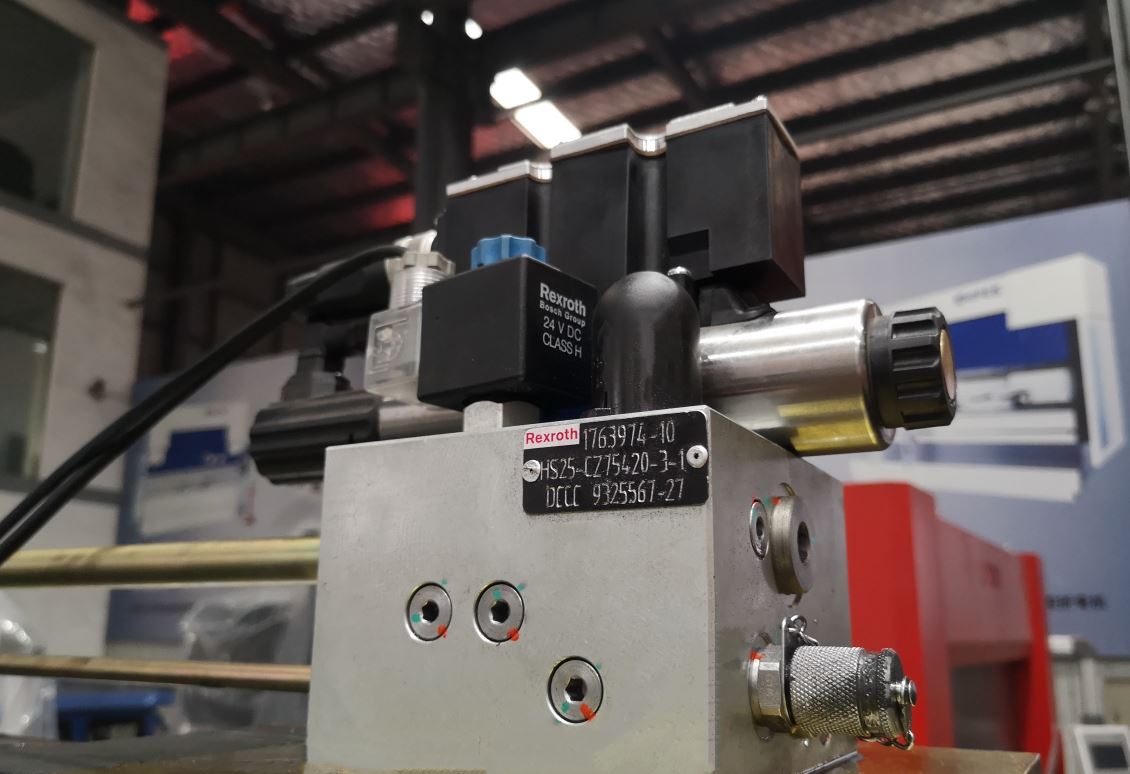

13. วาล์วไฮดรอลิก
คัดสรรแบรนด์ระดับสากล มีเสถียรภาพ และใช้งานได้ยาวนาน

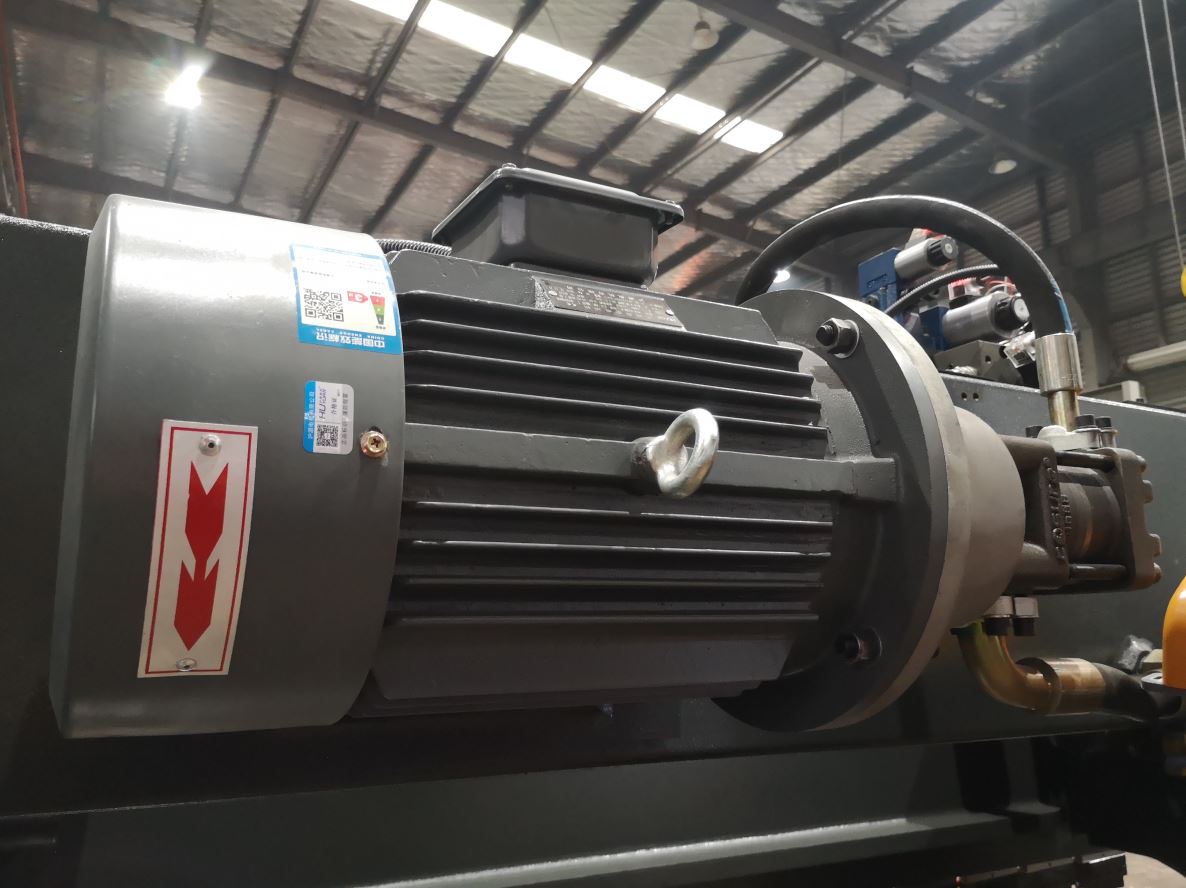

14. มอเตอร์หลัก (ซีเมนส์จากเยอรมัน) ปั้มน้ำมัน (ซันนี่จากอเมริกา)
คัดสรรแบรนด์ระดับสากล มีเสถียรภาพ และใช้งานได้ยาวนาน

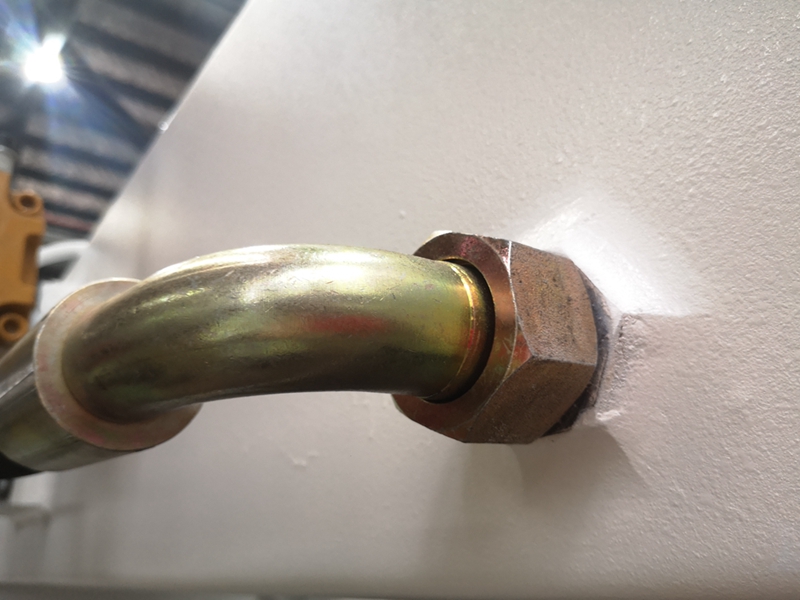

15. Tubing Joint (EMB จากภาษาเยอรมัน)
เพื่อหลีกเลี่ยงน้ำมันรั่ว ง่ายต่อการซ่อมแซม

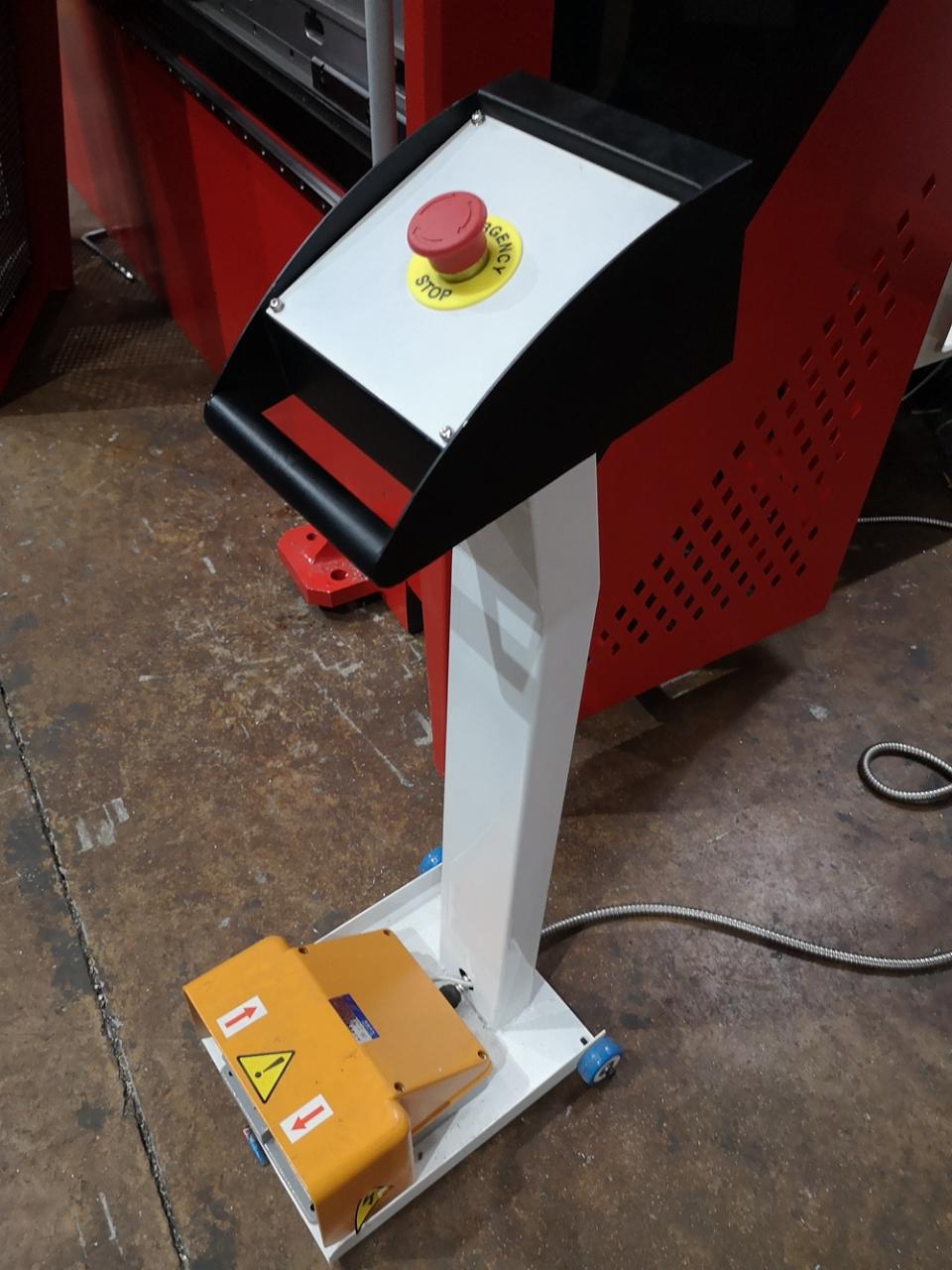

16. ส่วนประกอบไฟฟ้าสวิตช์เท้า (ชไนเดอร์จากฝรั่งเศส)

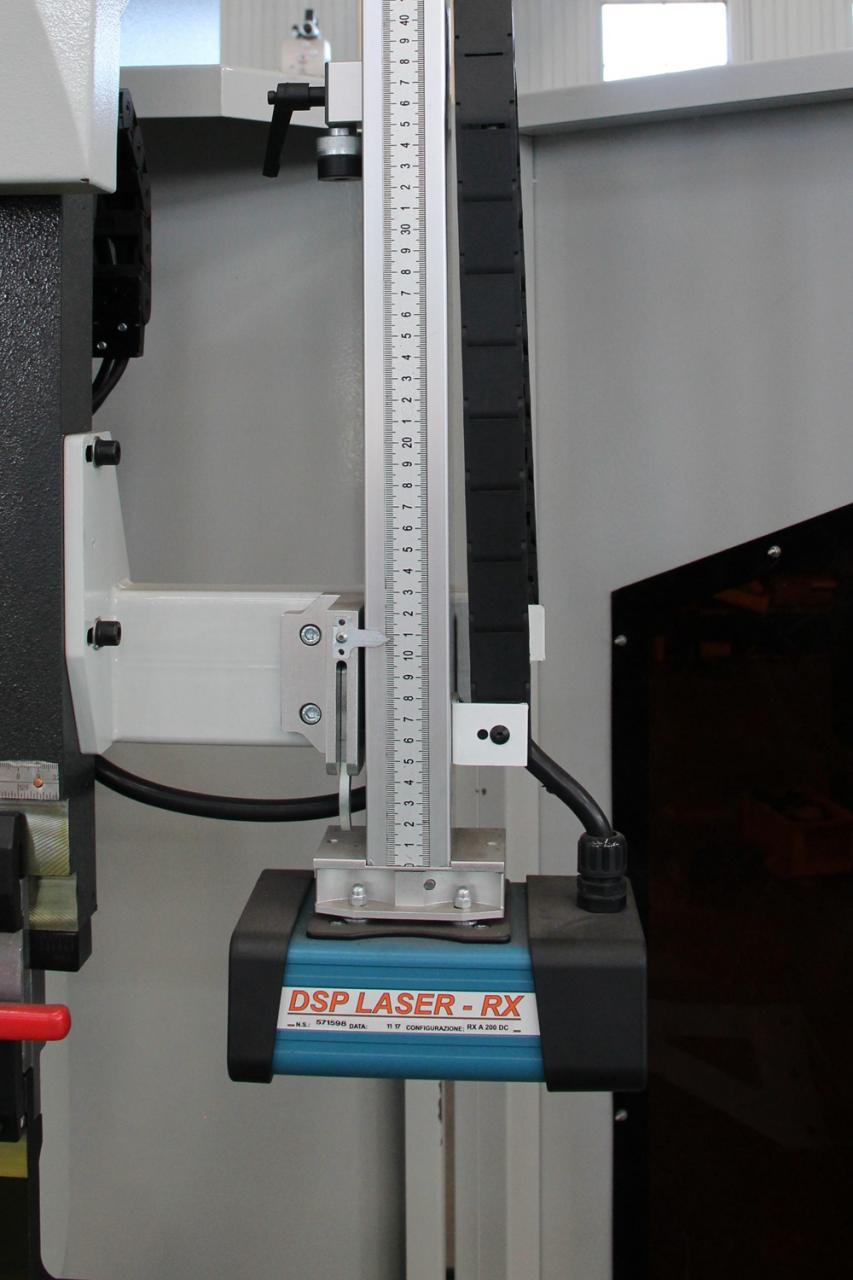

17. DSP Laser Safe (อุปกรณ์เสริม)
ใบมีดหยุดเมื่อตรวจพบสิ่งกีดขวางด้วยเลเซอร์

พารามิเตอร์ทางเทคนิค

แบบอย่าง	ระยะเสา (มม.)	ความลึกของลำคอ (มม.)	จังหวะเลื่อน (มม.)	ความสูงสูงสุด (มม.)	กำลัง (กิโลวัตต์)	น้ำหนัก (กิโลกรัม)	ขนาด (มม.)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

รายละเอียด

• Slider Stroke (มม.): 120 mm
• ระดับอัตโนมัติ: อัตโนมัติอย่างเต็มที่
• ความลึกของลำคอ (มม.): 320 mm
• ประเภทเครื่อง: ซิงโครไนซ์
• ความยาวของโต๊ะทำงาน (มม.): 3200 mm
• ความกว้างของโต๊ะทำงาน (มม.): 150 mm
• ขนาด: 3200x1600x2600mm
• สภาพ: ใหม่
• วัสดุ / โลหะที่แปรรูป: ทองเหลือง / ทองแดง, สแตนเลส, โลหะผสม, เหล็กกล้าคาร์บอน, อะลูมิเนียม
• ระบบอัตโนมัติ: อัตโนมัติ
• บริการพิเศษ: สิ้นสุดการขึ้นรูป
• ปี: 2020
• น้ำหนัก (กก.): 7000
• กำลังมอเตอร์ (kw): 7.5 kw
• จุดขายที่สำคัญ: มัลติฟังก์ชั่น
• การรับประกัน: 2 ปี
• Applicable Industries: Building Material Shops, Machinery Repair Shops, Manufacturing Plant, Food & Beverage Factory, Printing Shops, Construction works , Energy & Mining, Food & Beverage Shops
• ที่ตั้งโชว์รูม: ไม่มี
• ประเภทการตลาด: สินค้าใหม่ 2020
• รายงานการทดสอบเครื่องจักร: มีให้
• การตรวจสอบวิดีโอขาออก: มีให้
• การรับประกันส่วนประกอบหลัก: 1 ปี
• ส่วนประกอบหลัก: แบริ่ง, มอเตอร์, ภาชนะรับความดัน, เครื่องยนต์, อื่นๆ
• รุ่น: WE67K Series-125T/3200
• วัตถุดิบ: แผ่น / แผ่นกลิ้ง

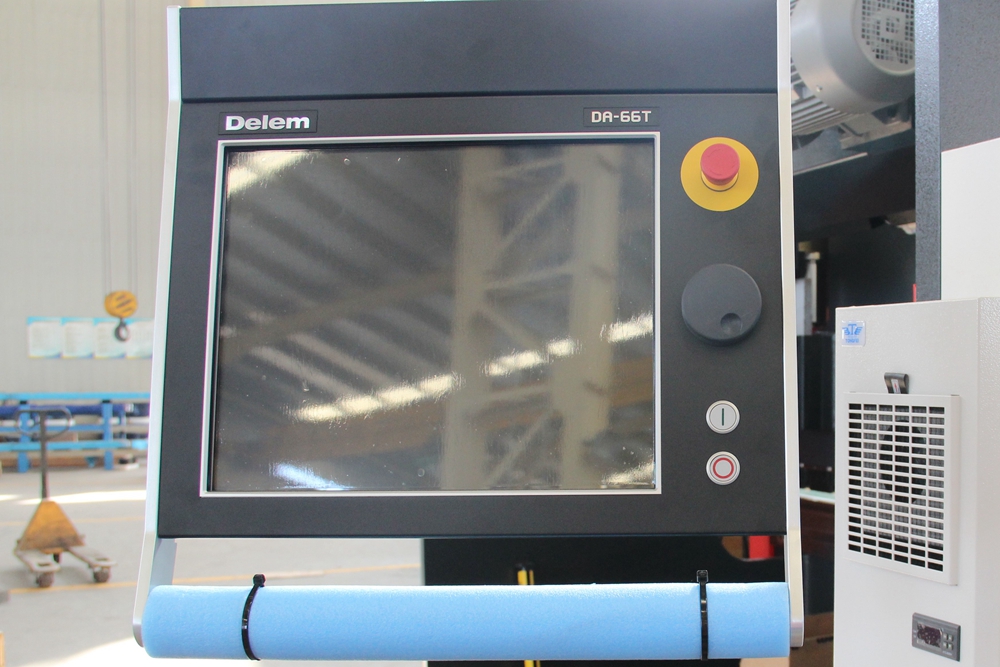

• ระบบควบคุม: Delem DA66T
• Control Axes: Y1 Y2 X W-axis Crowning
• อุปกรณ์ไฟฟ้า: Schneider จากฝรั่งเศส
• มอเตอร์หลัก: Siemens จากประเทศเยอรมนี
• ระยะเวลาดำเนินการ: 15 วัน
• การใช้งาน: การดัดแผ่นโลหะ
• การรับรอง: CE ISO
