ไฮดรอลิกดเบรค 3 เมตร 160 ตันคุณภาพสูง Cnc Wc67y-Bending Machine

รายละเอียดสินค้า

เครื่องดัดซีเอ็นซีเบรกกดไฮดรอลิกพร้อมแบ็คเกจความแม่นยำ เซอร์โวมอเตอร์ การป้องกันความปลอดภัย แคลมป์เร็ว บอลสกรู และคู่มือเชิงเส้น ทั้งหมดจากเยอรมัน, สหรัฐอเมริกา, ฮอลแลนด์, อิตาลี ยี่ห้ออะไหล่. ความหนาและความยาวโค้งงอสามารถปรับแต่งได้

เกจวัดกลับที่มีความแม่นยำสูง

กราฟิกแบบตัดได้

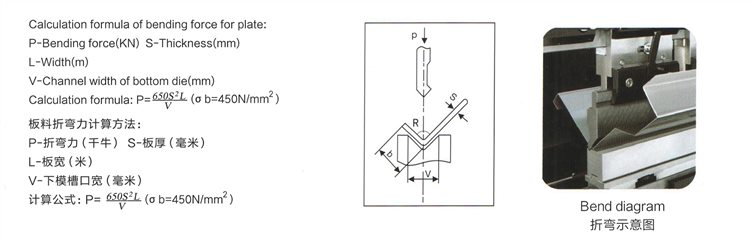

วิธีการคำนวณแรงดัดแผ่น

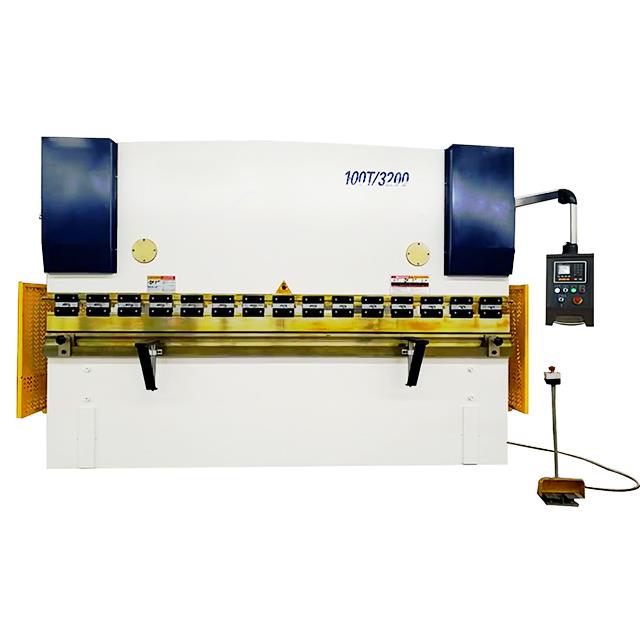

WC67Y/K กดเบรก

• การควบคุมเซอร์โวมอเตอร์
• เก็บได้ถึง 100 โปรแกรม
• มากถึง 25 โค้งต่อโปรแกรม
• ไลบรารีเครื่องมือ & โปรแกรมเครื่องมือ
• โปรแกรมมุมดัดอัตโนมัติ
• ram ที่สูงขึ้นและความเร็ว backgahge
• ความแม่นยำในการดัดและตำแหน่งที่สูงขึ้น

คุณสมบัติของ WC67Y/K

• โครงสร้างเครื่องเชื่อมทั้งหมดมีความแข็งแรงสูง เครื่องได้รับการออกแบบโดยซอฟต์แวร์ ANSYS ซึ่งสามารถรับประกันความน่าเชื่อถือและความแม่นยำของเบรกกด
• มอเตอร์สำหรับแบ็คเกจถูกควบคุมโดยอินเวอร์เตอร์ ซึ่งสามารถบรรลุตำแหน่งที่แม่นยำสูงของแบ็คเกจและแรมโดยการเปลี่ยนความถี่และแรงดันไฟฟ้าของมอเตอร์

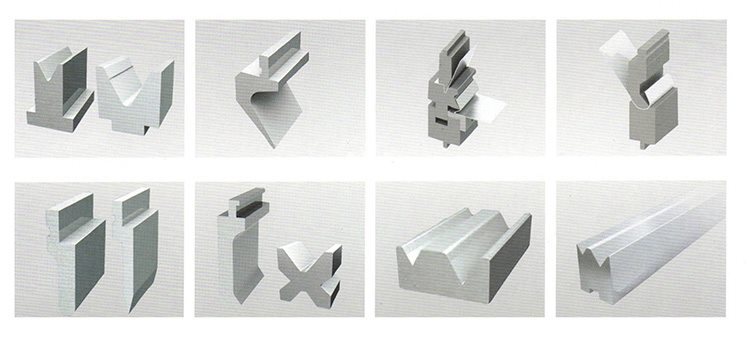

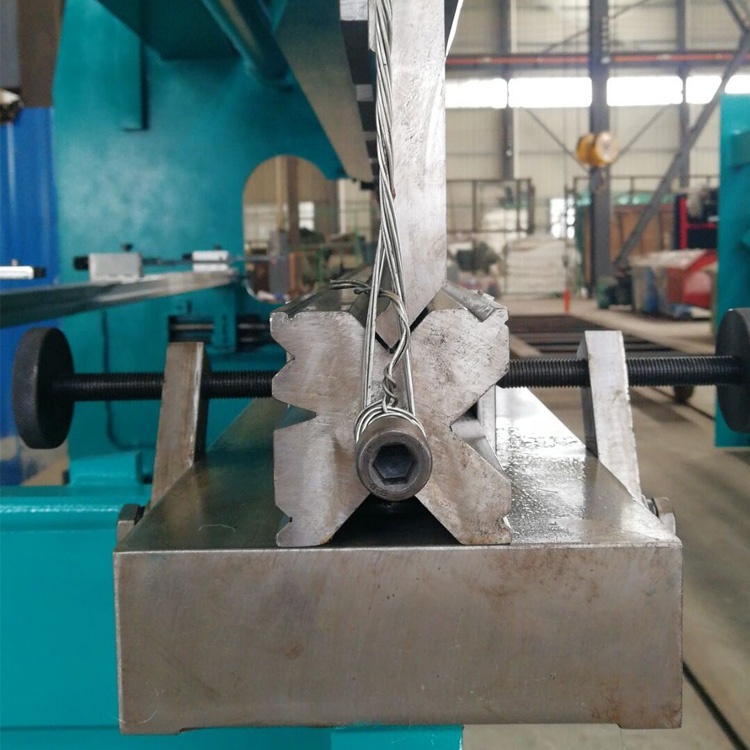

• สามารถเลือกเจาะและดายที่แตกต่างกันได้ตามความต้องการของลูกค้า เช่น Multi-V die, radius die, gooseneck die ฯลฯ หนึ่งชุดของหมัดและดายมาตรฐานที่สมบูรณ์จะรวมอยู่ฟรี
• แกน X (Backgahge) และแกน Y (จังหวะ Ram หรือจังหวะกระบอกสูบ) สามารถตั้งโปรแกรมได้โดยตัวควบคุมระบบ E21 ซึ่งสามารถจัดเก็บโปรแกรมได้ถึง 40 กลุ่ม ตัวป้องกันโลหะด้านข้างและด้านหลังเป็นไปตามมาตรฐานความปลอดภัยของยุโรป
• โอเวอร์โหลดไฮดรอลิกสามารถป้องกันได้ด้วยวาล์วน้ำล้น แรงดันของระบบสามารถควบคุมได้ด้วยสวิตช์แรงดันอย่างง่ายดาย
• สวิตช์เท้าพร้อมปุ่มฉุกเฉินสามารถหยุดเครื่องได้ทันทีเมื่อเกิดอุบัติเหตุ

พิมพ์	แรงดันที่กำหนด	ความยาวของโต๊ะทำงาน	ระยะห่างคอลัมน์	ความลึกของลำคอ	สไลด์จังหวะ	Max Open	มอเตอร์ไฟฟ้า	ขนาด
	(เคเอ็น)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(กิโลวัตต์)	(มม.)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

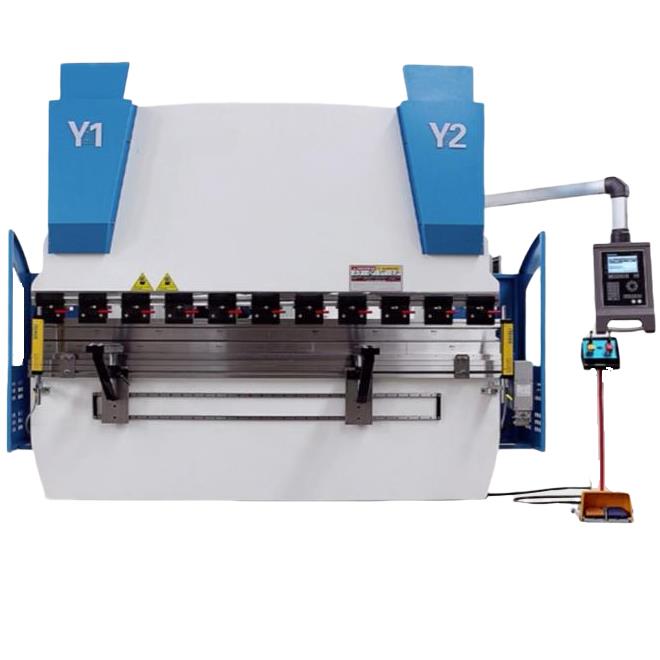

WE67K กดเบรก

WE67K ซีรี่ส์ Electro-hydraulic Servo Press Brake CNC Bending Machine ใช้การเชื่อมแบบบูรณาการและโครงสร้างการประมวลผลแบบรวม

ส่วนประกอบหลักของตัวเครื่องได้รับการวิเคราะห์ด้วยซอฟต์แวร์วิเคราะห์ไฟไนต์เอลิเมนต์ ANSYS ซึ่งรับประกันความน่าเชื่อถือและความแม่นยำโดยรวมของเครื่องมือกล

ถังน้ำมันหลักทั้งสองด้านทะลุผ่านโหมดการควบคุมจังหวะของเครื่องดัดแบบแผ่นกั้นแบบกลไกแบบดั้งเดิมและใช้โหมดการควบคุมแบบวงปิดซึ่งประกอบด้วยวาล์วเซอร์โวไฮดรอลิกไฟฟ้าที่นำเข้าจากประเทศเยอรมนีและไม้บรรทัดตะแกรงนำเข้าจากประเทศเยอรมนี

WE67YK คุณสมบัติ

• การกำหนดค่าขั้นสูง ความแม่นยำสูงและประสิทธิภาพสูง CNC ไฮดรอลิกดเบรก
• โครงสร้างการเชื่อมแบบองค์รวม
• ระบบเซอร์โวไฟฟ้าไฮดรอลิก, การควบคุมวงปิดการซิงโครไนซ์ตัวเลื่อน
• กลไกการสวมมงกุฎคู่
• การกำหนดค่ามาตรฐานด้วย 3 1axes:
  Y1(ขึ้น-ลงของกระบอกซ้าย)
  Y2(ขึ้น-ลงของกระบอกสูบขวา)
  X(เดินหน้า-ถอยหลังของbackguge)
  V (มงกุฎไฮดรอลิก)

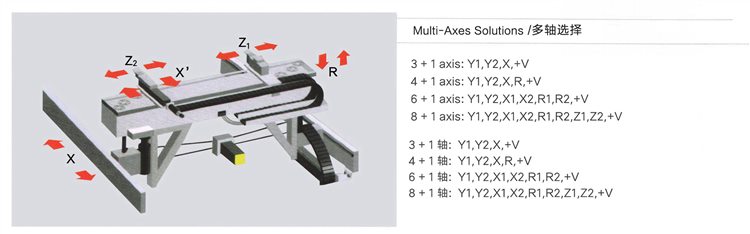

• ระบบ Backgauge ตัวเลือก:
  แบ็คเกจ 4 แกน (X.R,Z1. Z2)
  แบ็คเกจ 5 แกน (XR Z1. Z2,X')
  แบ็คเกจ 6 แกน (X1. X2. R1. R2,Z1. Z2)

พิมพ์	แรงดันที่กำหนด	ความยาวของโต๊ะทำงาน	ระยะห่างคอลัมน์	ความลึกของลำคอ	สไลด์จังหวะ	Max Open	มอเตอร์ไฟฟ้า	ขนาด
	(เคเอ็น)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(กิโลวัตต์)	(มม.)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

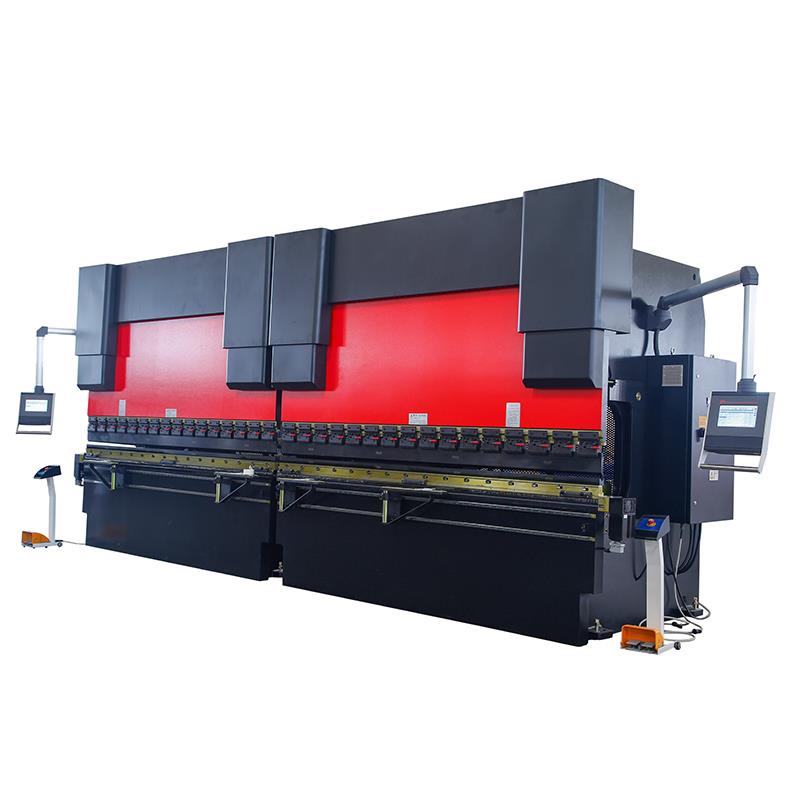

เบรคกดควบคู่

• เมนเฟรมสองตัว (WC67Y/WE67K) ถูกเลือกเพื่อกำหนดค่าอุปกรณ์ซิงโครนัสเชื่อมโยงเครื่องคู่
• เครื่องดัดแบบรวมสองเครื่องสามารถประมวลผลชิ้นงานที่ยาวเป็นพิเศษ โดยเฉพาะอย่างยิ่งเหมาะสำหรับการก่อสร้างในเมือง เสาไฟทางหลวง เสาไฟฟ้าและอื่น ๆ
• เครื่องจักรทั้งสองประเภทสามารถใช้แยกกันเพื่อเพิ่มประสิทธิภาพการผลิต และติดตั้งกลไกการชดเชยการโก่งตัว
• กลไกแบบซิงโครนัสใช้เซอร์โวของเหลวเชิงกลและบล็อกทางกล
• เครื่องนี้ถูกรวมเข้าด้วยกันด้วยเบรคกด 400 ตันสองชุด
• การควบคุมควบคู่บรรลุการทำงานแบบซิงโครนัส เครื่องเดียวถูกรวมเข้ากับโต๊ะทำงาน กระดานผนังด้านซ้ายและขวา
• เนื่องจากการขนส่ง เราจึงนำโครงสร้างที่ประกอบขึ้น ชั้นวางมีความแข็งแกร่ง มีการติดตั้งกระบอกสูบสองกระบอกบนแผ่นผนังด้านขวาและด้านซ้าย ระบบไฮดรอลิกอยู่ภายใต้การทำงานของระบบไฟฟ้า ไดรฟ์แรมทำงานลง บนแรม จะมีแม่พิมพ์บน เมื่อแม่พิมพ์บนและแม่พิมพ์ล่างสัมผัส ระบบจะเพิ่มแรงดันและขึ้นรูปชิ้นงาน
• ด้วยแม่พิมพ์ที่แตกต่างกันและการดัดงอแบบต่างๆ จะทำให้ได้รูปทรงของชิ้นงานที่แตกต่างกัน คุณภาพมีเสถียรภาพและ
  เชื่อถือได้.

พิมพ์	แรงดันที่กำหนด	ความยาวของโต๊ะทำงาน	ระยะห่างคอลัมน์	ความลึกของลำคอ	สไลด์จังหวะ	Max Open
	(เคเอ็น)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

คำถามที่พบบ่อย

ไตรมาสที่ 1 ผลิตภัณฑ์หลักของเราคืออะไร?

A1: บริษัทของเราเป็นเครื่องจักรแปรรูปโลหะแผ่นแบบมืออาชีพโดย RAYMAX เน้นที่เครื่องกดสี่คอลัมน์, เครื่องกดประตูลายนูน, เครื่องดัด, เครื่องตัด, เครื่องตัดพลาสม่าซีเอ็นซี, เครื่องรีด, เครื่องเจาะ, ช่างเหล็กไฮดรอลิก, อุปกรณ์เชื่อม เครื่องทั้งหมดเหล่านี้จะได้รับการแก้ไขสำหรับถัง กระทะ รถเข็น ฯลฯ

ไตรมาสที่ 2 ฉันจะได้รับราคาเมื่อใด

A2: เรามักจะเสนอราคาภายใน 8 ชั่วโมง สำหรับข้อเสนอเร่งด่วน โปรดติดต่อกับเราเป็นพิเศษ

ไตรมาสที่ 3 เงื่อนไขการค้าคืออะไร?

A3: เรายอมรับโรงงาน Ex-work, FOB Dalian, CNF หรือ CIF ตามความต้องการของคุณ

ไตรมาสที่ 4 เวลานำการผลิตของเรานานแค่ไหน?

A4: ขึ้นอยู่กับประเภทของอุปกรณ์
เรามักจะจัดส่งสินค้าภายใน 35 วัน

Q5. เงื่อนไขการชำระเงินคืออะไร?

A5: โดย T/T ก่อนจัดส่งหรือโดย L/C ที่เห็น

Q6. ระหว่างการขนส่ง หากสินค้ามีความเสียหาย จะขอเปลี่ยนสินค้าได้อย่างไร?

A6: ประการแรก เราควรตรวจสอบสาเหตุที่ทำให้เกิดความเสียหาย ในเวลาเดียวกันเราจะเคลมประกันเองหรือช่วยเหลือผู้ซื้อ
ประการที่สอง เราจะส่งสินค้าทดแทนไปให้ผู้ซื้อ ผู้รับผิดชอบสำหรับความเสียหายข้างต้นจะรับผิดชอบค่าใช้จ่ายในการเปลี่ยน

Q7. เงื่อนไขการบรรจุของคุณคืออะไร?

A7: การบรรจุ: แพคเกจการส่งออกที่คุ้มค่าเหมาะสำหรับการขนส่งตู้คอนเทนเนอร์
กล่องไม้, พาเลทเหล็ก, ฟิล์มพลาสติก ect.

Q8. คุณทดสอบสินค้าทั้งหมดของคุณก่อนส่งมอบหรือไม่?

A8: ใช่ เรามีการทดสอบก่อนจัดส่ง 100%

Q9: โรงงานของคุณตั้งอยู่ที่ไหน?

A9: โรงงานของเราตั้งอยู่ในต้าเหลียน จังหวัดเหลียวหนิง

Q10: การรับประกันของคุณคืออะไร?

A10: การรับประกัน: 24 เดือนหลังจากดำเนินการเชิงพาณิชย์หรือ 18 เดือนนับจากวันที่จัดส่ง ขึ้นอยู่กับการหมดอายุก่อนหน้านี้

Q11: คุณสามารถจัดให้มีการตรวจสอบก่อนการจัดส่ง 30 ฝ่ายได้หรือไม่?

A11: การตรวจสอบก่อนจัดส่ง: การตรวจสอบก่อนจัดส่งของซัพพลายเออร์ถือเป็นที่สิ้นสุด การตรวจสอบก่อนจัดส่งโดยบุคคลที่สามเกี่ยวกับต้นทุนของผู้ซื้อ

Q12: เราสามารถทำโลโก้ OEM ของเราได้หรือไม่?

A12:ใช่ สำหรับผลิตภัณฑ์ที่มีรูปวาดที่คุณให้มา แน่นอนว่าเราใช้โลโก้ของคุณ ",

รายละเอียด

• Slider Stroke (มม.): 320 mm
• ระดับอัตโนมัติ: กึ่งอัตโนมัติ
• ความลึกของลำคอ (มม.): 450 mm
• ประเภทเครื่อง: Torsion Bar, Press Brake
• ความยาวของโต๊ะทำงาน (มม.): 3200
• ความกว้างของโต๊ะทำงาน (มม.): 400 mm
• ขนาด: 3260*3100*3800mm
• สภาพ: ใหม่
• วัสดุ / โลหะที่แปรรูป: ทองเหลือง / ทองแดง, สแตนเลส, โลหะผสม, เหล็กกล้าคาร์บอน, อะลูมิเนียม
• ระบบอัตโนมัติ: อัตโนมัติ
• บริการพิเศษ: เครื่องจักรกล
• น้ำหนัก (กก.): 44000
• กำลังมอเตอร์ (กิโลวัตต์): 37 กิโลวัตต์
• จุดขายหลัก: อัตโนมัติ
• การรับประกัน: 1 ปี
• อุตสาหกรรมที่เกี่ยวข้อง: ร้านขายวัสดุก่อสร้าง, ร้านซ่อมเครื่องจักร, โรงงานผลิต, ฟาร์ม, การค้าปลีก, งานก่อสร้าง, บริษัทโฆษณา
• ที่ตั้งโชว์รูม: สหรัฐอเมริกา บราซิล เปรู ไทย อาร์เจนตินา ชิลี โคลอมเบีย แอลจีเรีย
• ประเภทการตลาด: สินค้าใหม่ 2020
• รายงานการทดสอบเครื่องจักร: มีให้
• การตรวจสอบวิดีโอขาออก: มีให้
• การรับประกันส่วนประกอบหลัก: 1 ปี
• ส่วนประกอบหลัก: แบริ่ง, มอเตอร์, ปั๊ม, เกียร์, PLC, ภาชนะรับความดัน, เครื่องยนต์, อื่นๆ, กระปุกเกียร์
• อำนาจ: ไฮดรอลิค
• วัตถุดิบ: แผ่น / แผ่นกลิ้ง
• ให้บริการหลังการขาย: วิศวกรพร้อมให้บริการสำหรับเครื่องจักรในต่างประเทศ, อะไหล่ฟรี, การติดตั้งภาคสนาม, การว่าจ้างและการฝึกอบรม, บริการบำรุงรักษาและซ่อมแซมภาคสนาม, การสนับสนุนทางเทคนิควิดีโอ, การสนับสนุนออนไลน์
• ชื่อ : ราคาเครื่องกดเบรค
• ผู้ควบคุม: ESTUN E21s
• การควบคุม: อินเวอร์เตอร์ความถี่มอเตอร์ AC
• ความลึกของลำคอ: 450mm
• ชนิด: เครื่องมือดัดไฮดรอลิก
• ใบสมัคร: ดัดแผ่นสแตนเลส
• การออกใบรับรอง: ce
• บริการหลังการรับประกัน: การสนับสนุนทางเทคนิควิดีโอ การสนับสนุนออนไลน์
