เครื่องเจาะเหล็กแผ่นโลหะไฮดรอลิกช่างเหล็กเครื่องเจาะ

เครื่องจักรช่างเหล็กไฮดรอลิก

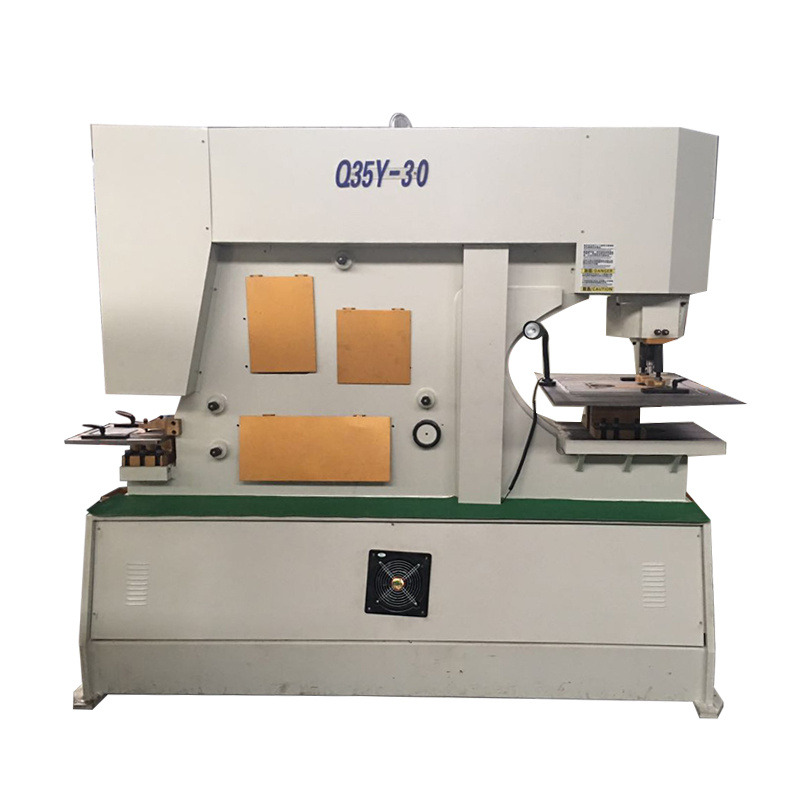

ช่างเหล็กไฮดรอลิกรุ่น Q35Y ใช้ระบบขับเคลื่อนไฮดรอลิก ช่างเหล็กสามารถเจาะได้ทุกรู แผ่นโลหะต่างๆ แท่งสี่เหลี่ยม เหล็กฉาก เหล็กกลม แท่งแบน แท่งโปรไฟล์ เหล็กช่อง และเหล็กตง สามารถตัด เจาะ และบากบนเครื่องจักรได้

รายการอุปกรณ์เสริม

* ชุดดายเจาะรู
* ชุดใบมีดเหล็กฉาก
* ชุดใบมีดช่อง
* ชุดใบมีดคัตเตอร์
* ชุดใบมีดบาก

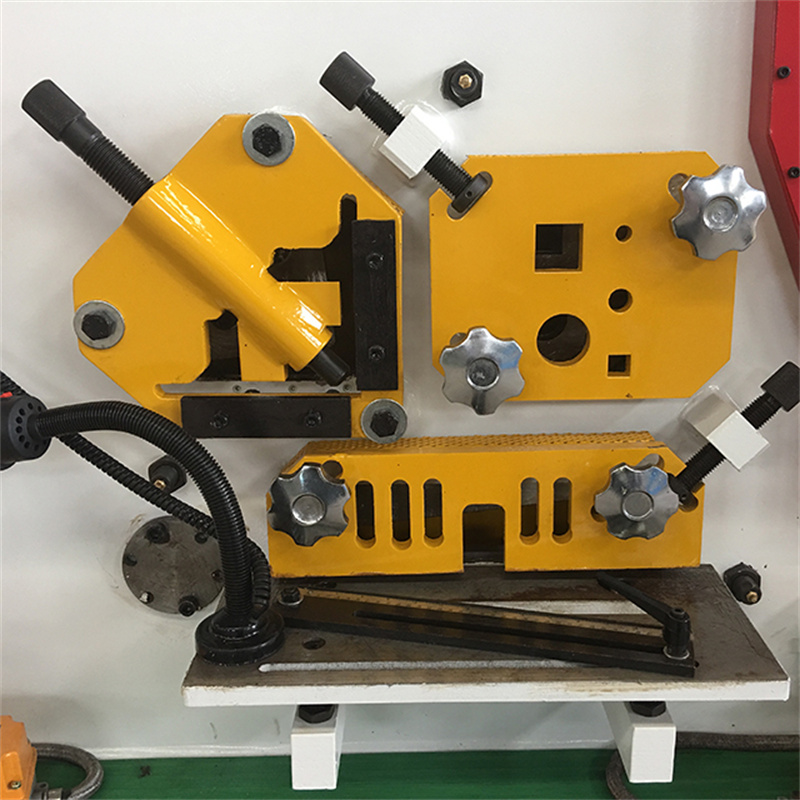

สถานีตัด

ก. การตัดเหล็กเส้นกลมและสี่เหลี่ยม: มีหลายรูสำหรับขนาดต่างๆ อุปกรณ์จับยึดแบบปรับได้สะดวกสำหรับการตัดขนาดต่างๆ ของแท่งกลมและสี่เหลี่ยม ช่อง ตง ฯลฯ
ข. กรรไกรตัดเหล็กเส้นแบน: แขนจับยึดขนาดใหญ่ 15" พร้อมสเกลฝังเป็นอุปกรณ์มาตรฐาน ใบมีดป้องกันการบิดเบี้ยวพิเศษเพื่อการตัดที่มีคุณภาพ ใบมีดด้านล่างมีขอบการใช้งาน 4 ด้าน มีสกรูปรับช่องว่างได้โดยไม่ต้องใช้ชิม
ค. การตัดเหล็กฉาก: แรงเฉือนของเหล็กฉากมีความสามารถในการตัดเหล็กทำมุมที่ 45 องศา & 90 องศาด้วยใบมีดรูปเพชร เช่น ช่วยให้ผู้ปฏิบัติงานสามารถสร้างมุมกรอบรูปสำหรับรอยเชื่อมที่สมบูรณ์แบบได้ ใบมีดรูปทรงเพชรสำหรับการตัดคุณภาพโดยสิ้นเปลืองวัสดุน้อยที่สุด อุปกรณ์จับยึดที่ปรับได้ง่ายสำหรับการตัดแผ่นที่แม่นยำ

สถานีเจาะ

ก. หน้าต่างดูขนาดใหญ่บนนักเต้นระบำเปลื้องผ้า
ข. ดีไซน์แบบสวิงออกเพื่อการใช้งานที่ง่าย
ค. รูปแบบที่เป็นเอกลักษณ์ที่มีจำหน่ายช่วยให้สามารถเจาะเหล็กมุมขนาดใหญ่และเจาะช่องขนาดใหญ่ได้
ง. น็อตและปลอกข้อต่อแบบเปลี่ยนเร็วเพื่อการเปลี่ยนทดแทนอย่างรวดเร็ว
อี โต๊ะวัดขนาดใหญ่สองชิ้นพร้อมกฎเกณฑ์และหยุดเป็นอุปกรณ์มาตรฐาน

สถานีบาก

ก. การออกแบบที่เป็นเอกลักษณ์สำหรับการตัดมุมและแถบแบนที่ไม่มีใครเทียบ
ข. การ์ดป้องกันไฟฟ้าประสานและตัวหยุดวัดสามจุดเพื่อตำแหน่งที่แม่นยำ
ค. พร้อมอุปกรณ์ระบายอากาศเพื่อให้มองเห็นได้ชัดเจน
ง. สถานีบากยังมีโต๊ะขนาดใหญ่พร้อมวัสดุหยุด

สเปคเครื่อง

แบบอย่าง			Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-35	Q35Y-40
กำลังการผลิต (KN)			750	1100	1400	1700	2000
ความต้านแรงดึงของวัสดุ (Mpa)			≤450	≤450	≤450	≤450	≤450
การตัดแบบเรียบ	แม็กซ์ กำลังการตัด (ความหนา* กว้าง (มม.)		20×330	25×330	30×355	30×400	35×450
			10×480	16×600	20×600	25×600	30×750
ตัดบาร์	แถบสี่เหลี่ยม (มม.)		50	50	55	60	65
	แท่งกลม (มม.)		50	60	65	70	75
	C-channel (มม.)		160×5	200×9	280×11	300×11	320×12
	ไอบีม (มม.)		160×6	200×9	280×10	300×10	320×10
การตัดมุม	การตัด 90° (มม.)		140×12	160×14	180×16	180×8	200×20
	การตัด 45 ° (มม.)		50x5	60x6	60x6	80x8	80x10
เจาะรู	แม็กซ์ ความสามารถในการเจาะ (เส้นผ่านศูนย์กลาง* ความหนา) (มม.)		Φ30*20	Φ35*25	Φ38*26	Φ40*35	Φ40*40
มอเตอร์ (KW)			5.5	7.5	11	15	18.5
ขนาด (มม.)		ความยาว	1860	2355	2680	2800	3200
		ความกว้าง	790	960	1040	1260	1440
		ส่วนสูง	1900	2100	2300	2400	2450
น้ำหนัก			2200	4800	6300	7300	980

รายละเอียด

• CNC หรือไม่: ปกติ
• สภาพ: ใหม่
• แรงที่กำหนด (kN): 600
• แหล่งพลังงาน: ไฮดรอลิก
• ปี: 2021
• แรงดันไฟฟ้า: 220
• ขนาด(L*W*H): 1650x600x1700
• กำลังมอเตอร์ (กิโลวัตต์): 7.5
• น้ำหนัก (T): 1.6
• จุดขายที่สำคัญ: ผลผลิตสูง
• การรับประกัน: 2 ปี
• ที่ตั้งโชว์รูม: ไม่มี
• อุตสาหกรรมที่เกี่ยวข้อง: โรงงานผลิต, งานก่อสร้าง, ร้านซ่อมเครื่องจักร, ร้านวัสดุก่อสร้าง
• ขนาด: 3600x900x1500mm
• ชื่อ: เครื่องดัดแผ่นโลหะกดเบรก
• การออกใบรับรอง: ce
• บริการหลังการขาย: อะไหล่ฟรี
• บริการหลังการรับประกัน: การสนับสนุนออนไลน์
