อุตสาหกรรม 4kw 3015 Cnc เครื่องตัดไฟเบอร์เลเซอร์แผ่นโลหะ

ภาพรวมผลิตภัณฑ์

เครื่องตัดไฟเบอร์เลเซอร์พื้นที่ทำงาน 1500 * 300 พร้อมฝาปิด + โต๊ะเดียว

เครื่องเชื่อมด้วยแผ่นโดยรวมที่มีความเข้มสูงและหลังจากการอบอ่อนด้วยอุณหภูมิสูงแล้วเครื่องสามารถใช้งานได้ 20 ปีโดยไม่มีการเสียรูป ด้วยเกียร์และชั้นวางที่มีความแม่นยำนำเข้า รางนำเชิงเส้นและเกียร์ เครื่องมือกลมีความเที่ยงตรงสูง ประสิทธิภาพสูง และมีเสถียรภาพ พร้อมกับเทอร์มินัลพกพาไร้สายขั้นสูง เครื่องสามารถสั่งการด้วยรีโมทคอนโทรล อุปกรณ์นี้ใช้ระบบจับคู่เลเซอร์แบบพิเศษ ไดรเวอร์เซอร์โวมอเตอร์ประสิทธิภาพสูง ซึ่งลดระยะเวลาสแตนด์บายและปรับปรุงประสิทธิภาพการทำงานมากกว่า 30% เป็นการผสานรวมของ penumatic โฟโตอิเล็กทริก การควบคุมเชิงตัวเลข และเทคโนโลยีขั้นสูงอื่น ๆ เป็นหนึ่งในเทคโนโลยีขั้นสูง ผลิตภัณฑ์เทคโนโลยี

การกำหนดค่า

1. พื้นที่ทำงาน 1500*300 มม.

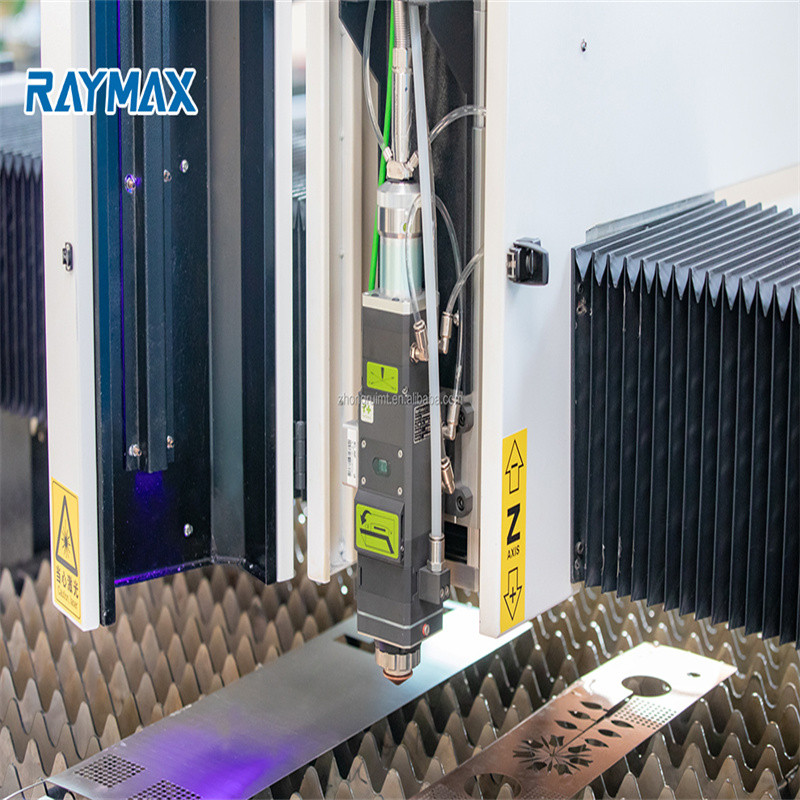

2. Raytools หัวตัดเลเซอร์ออโต้โฟกัส
3. เซอร์โวมอเตอร์และไดรเวอร์ Yaskawa ของญี่ปุ่น
แกน X ---ญี่ปุ่น Yaskawa 850W*1
แกน Y --- ญี่ปุ่น Yaskawa 18000w * 2,
แกน Z --- Japan Pansonic 400W*1
4. TAIWAN YYC แร็คเกียร์พร้อมไดร์เวอร์คู่
5. รางนำเที่ยวไต้หวัน HIWIN
6. France Motovario Reducer

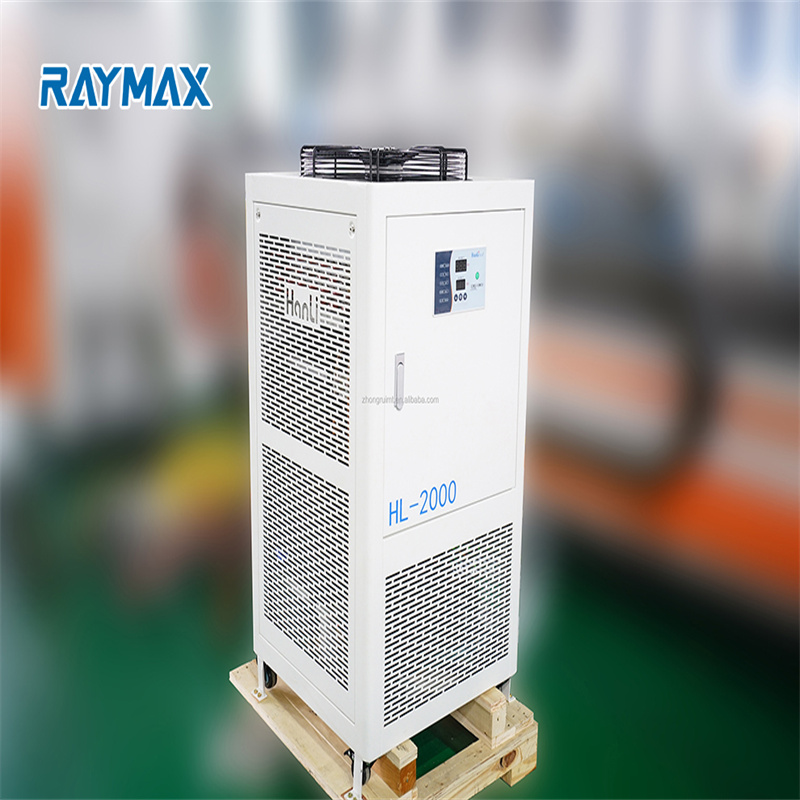

7. เครื่องทำน้ำเย็น S&A
8. ระบบควบคุม Cypcut FSCUT
9. แหล่งกำเนิดแสงเลเซอร์ Raycus/IPG
10. ชิ้นส่วนไฟฟ้าของฝรั่งเศส ชไนเดอร์
11. ส่วนประกอบนิวเมติก SMC ของญี่ปุ่น
12. คอมพิวเตอร์ IPAD
13. แบ่งส่วนเครื่องเชื่อมท่อสี่เหลี่ยมเตียง
14. โครงสำหรับตั้งสิ่งของอลูมิเนียมการบินรุ่นที่ 3
15. เท้า ----- มั่นคงไม่เคลื่อนไหวหลังจากทำงานเป็นเวลานาน
16. ฝาครอบปิด
17. เครื่องอัดอากาศ+กรองน้ำมัน+เครื่องอบผ้า+ถัง
18. ตัวกันโคลง

ข้อมูลจำเพาะของผลิตภัณฑ์

จังหวะแกน X	1500mm
จังหวะแกน Y	3000mm
จังหวะแกน Z	300mm
ความแม่นยำในการวางตำแหน่งแกน X/Y	±0.01mm
ความเร็วสูงสุดในการเคลื่อนที่ของแกน X/Y	160m/นาที
น้ำหนักใช้งาน	7920kg
ความเร่งสูงสุด X/Y	1.8G
กำลังมอเตอร์แกน Y	8.5KW
กำลังมอเตอร์แกน Y	1.8KW
กำลังมอเตอร์แกน Z	0.4KW
เวลาแลกเปลี่ยนแพลตฟอร์มงาน	15-17s

ข้อดีของผลิตภัณฑ์

Dual PC หนึ่งคือ formonitor หนึ่งสำหรับแผงควบคุม

คุณภาพของภาพที่คมชัดเป็นพิเศษมีการสร้างสีที่สูงขึ้นและประสิทธิภาพที่ดีขึ้น ทำให้ได้ภาพที่คมชัดเป็นพิเศษในทุกตำแหน่งที่ตรวจสอบ กล้องคู่ช่วยให้ผู้ใช้มองเห็นขั้นตอนการประมวลผลได้ชัดเจนขณะใช้งานอินเทอร์เฟซซึ่งสะดวกต่อการใช้งาน

การเชื่อมต่อแพลตฟอร์มการแลกเปลี่ยนลม

เมื่อเทียบกับแท่นแลกเปลี่ยนไฟฟ้า แท่นแลกเปลี่ยนลมสามารถปรับความเสถียร ป้องกันการชนกัน ตรวจสอบความเสถียรและความเร็วของการแลกเปลี่ยน และสามารถดำเนินการแลกเปลี่ยนให้เสร็จสิ้นภายใน 15 วินาที

เตียงเชื่อมท่อสี่เหลี่ยมแบ่งส่วน

อายุการใช้งาน 20 ปีPlate Welding เตียงงานหนัก Annealed And Heat Treated การเชื่อมแผ่นเตียงงานหนัก ไม่มีการเสียรูปใน 20 ปี เหมาะสำหรับเลเซอร์กำลังสูงพิเศษ 10,000 วัตต์ การเพิ่มน้ำหนักจะเป็นประโยชน์อย่างมากต่อความเร็วในการตัดของเครื่องตัดด้วยเลเซอร์

นวัตกรรมเตียงทำงานสี่สลิง เพื่อลดความเสียหายของเตียงทำงานระหว่างการทำงานด้วยเลเซอร์ RAYMAX ได้คิดค้นเตียงทำงานใหม่โดยเพิ่มสลิงสี่ตัว และช่วงชีวิตของเตียงทำงานของเครื่องตัดไฟเบอร์เลเซอร์จะเพิ่มเป็นสองเท่า

ระบบตรวจสอบ

ระบบควบคุมที่ถูกตรวจสอบ ในกระบวนการแปรรูป สามารถตรวจสอบพื้นที่มุมตายแต่ละส่วนได้ตลอดเวลา สามารถควบคุมกระบวนการได้

โครงสำหรับตั้งสิ่งของอลูมิเนียมการบินรุ่นที่ 3

ผลิตด้วยมาตรฐานการบินและอวกาศและขึ้นรูปด้วยแม่พิมพ์อัดรีด 4300 ตัน หลังการรักษาความชรา ความแข็งแรงสามารถเข้าถึง 6061 T6 ซึ่งเป็นจุดแข็งที่แข็งแรงที่สุดของโครงสำหรับตั้งสิ่งของทั้งหมด อะลูมิเนียมสำหรับการบินมีข้อดีหลายประการ เช่น มีความเหนียวดี น้ำหนักเบา ทนต่อการกัดกร่อน ต่อต้านอนุมูลอิสระ ความหนาแน่นต่ำ และเพิ่มความเร็วในการประมวลผลอย่างมาก

ตู้อิสระพร้อมอุปกรณ์อุณหภูมิคงที่

ด้วยเครื่องปรับอากาศเพื่อระบายความร้อนภายในตู้ไฟฟ้าอุณหภูมิภายใน

ระบบสูบบน

หลังจากความคิดเห็นของลูกค้าและสรุปประสบการณ์เชิงปฏิบัติ เราได้นำควันด้านบนมาใช้เพื่อแก้ปัญหาไอเสียควันของเครื่องปิดผนึกโดยพื้นฐาน

ระบบไอเสียพัดลมแกน

1. โครงสร้างมีความสมเหตุสมผลมากกว่า
2. ประสิทธิภาพได้รับการปรับปรุงอย่างมาก เอฟเฟกต์แรงดันเต็มที่คือ 89.5%
3. ทุ่งนาเสียงรบกวน (เทียบกับระดับ A) จะลดลง6dB
4. พัดลมแกนป้องกันการกัดกร่อนทำให้การขนส่งของเสียปลอดภัยยิ่งขึ้น ศูนย์กัดกัดโครงสำหรับตั้งสิ่งของ นี่คือศูนย์การกัดของเรา โครงเครื่องจักรทั้งหมดของเราผลิตขึ้นเอง ซึ่งสามารถให้ความแม่นยำและเวลาในการผลิต สิ่งสำคัญที่สุดคือเราสามารถควบคุมคุณภาพได้

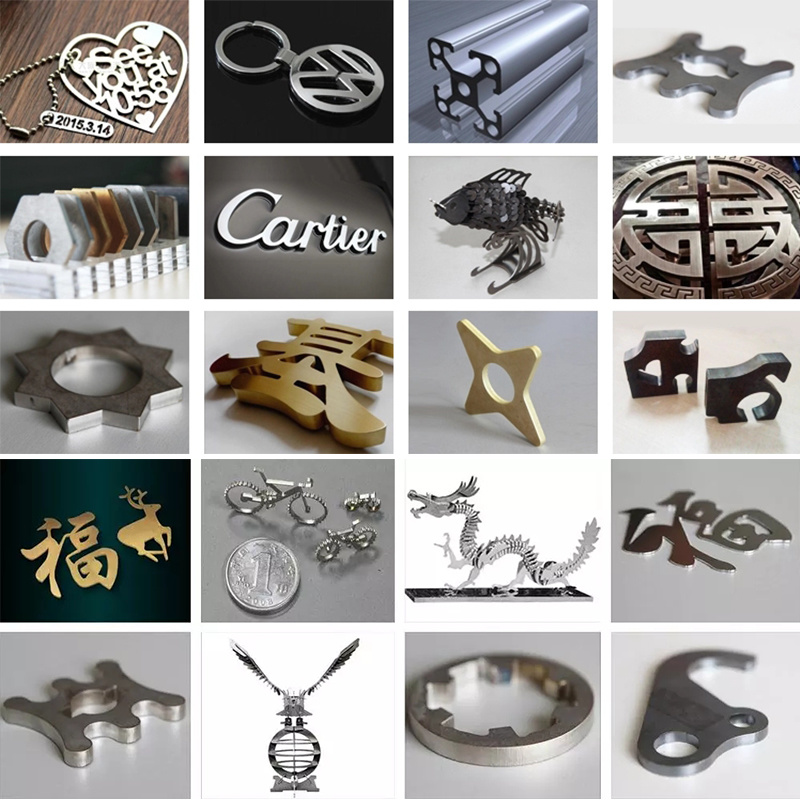

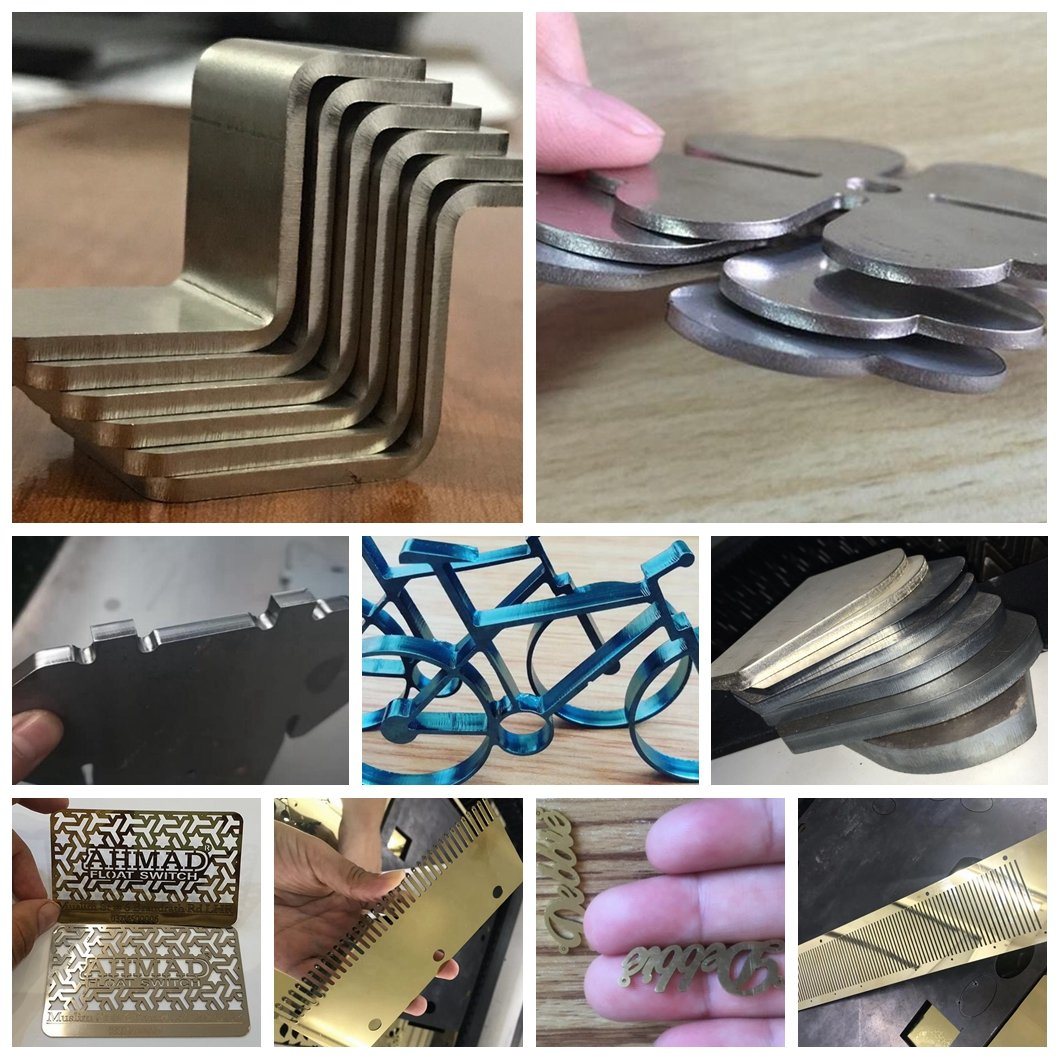

ใบสมัครเครื่อง

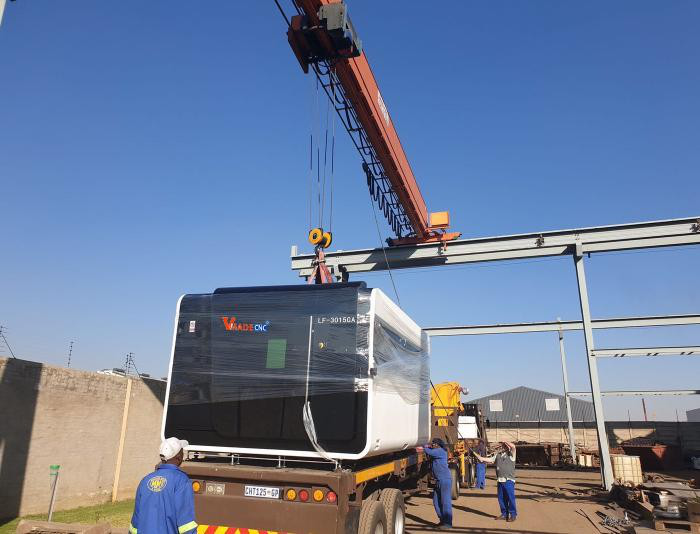

บรรจุภัณฑ์และการจัดส่ง

รายละเอียด

• ใบสมัคร: LASER CUTTING
• วัสดุที่ใช้บังคับ: โลหะ
• สภาพ: ใหม่
• ประเภทเลเซอร์: ไฟเบอร์เลเซอร์
• พื้นที่ตัด: 1500*3000mm
• ความเร็วในการตัด: 160ม./นาที
• รองรับรูปแบบกราฟิก: AI, PLT, DXF
• ตัดได้หนา: 0-40 มม. ตามกำลังที่แตกต่างกัน
• CNC หรือไม่: ใช่
• โหมดทำความเย็น: น้ำเย็น
• ซอฟต์แวร์ควบคุม: Cypcut
• แหล่งเลเซอร์ยี่ห้อ: IPG/Raycus
• หัวเลเซอร์ ยี่ห้อ: Raytools/Precitec
• เซอร์โวมอเตอร์ ยี่ห้อ: Japanese Yaskawa
• รางยี่ห้อ: HIWIN/APEX
• ระบบควบคุมยี่ห้อ: CypCut
• น้ำหนัก (กก.): 7920 KG
• จุดขายที่สำคัญ: อายุการใช้งานยาวนาน
• การรับประกัน: 3 ปี
• อุตสาหกรรมที่เกี่ยวข้อง: โรงแรม, ร้านเสื้อผ้า, ร้านขายวัสดุก่อสร้าง, โรงงานผลิต, ร้านซ่อมเครื่องจักร, โรงงานอาหารและเครื่องดื่ม, ฟาร์ม, ร้านอาหาร, ของใช้ในบ้าน, ขายปลีก, ร้านขายอาหาร, ร้านพิมพ์, งานก่อสร้าง, พลังงานและเหมืองแร่, ร้านอาหารและเครื่องดื่ม , บริษัทโฆษณา
• รายงานการทดสอบเครื่องจักร: มีให้
• การตรวจสอบวิดีโอขาออก: มีให้
• การรับประกันส่วนประกอบหลัก: 3 ปี
• ส่วนประกอบหลัก: มอเตอร์, แหล่งเลเซอร์
• พื้นที่ทำงาน: 1500*3000mm
• แหล่งเลเซอร์: Raycus IPG
• กำลังเลเซอร์: 1kw-12000w
• จังหวะแกน X, Y และ Z:: 3025mm, 1525mm, 300mm
• กำลังมอเตอร์แกน Y: 1800w
• ความเร็วในการเคลื่อนที่ของแกน X/Y: 160 ม./นาที
• รางนำ ยี่ห้อ:: Hiwin/APEX
• ลดยี่ห้อ: France Motovariao
• อุปกรณ์เสริม: โรตารี่/ตารางแลกเปลี่ยน/ตัวปรับแรงดันไฟฟ้า/หม้อแปลง
• ความแม่นยำในการวางตำแหน่งแกน X/Y: ±0.01mm
• การรับรอง: CE, ISO
• บริการหลังการรับประกัน: การสนับสนุนทางเทคนิควิดีโอ, การสนับสนุนออนไลน์, อะไหล่, บริการบำรุงรักษาและซ่อมแซมภาคสนาม
• สถานที่ให้บริการในพื้นที่: เยอรมนี ออสเตรเลีย
• ที่ตั้งโชว์รูม: เยอรมนี ออสเตรเลีย
• ประเภทการตลาด: เครื่องตัดเลเซอร์ร้อน
