เครื่องตัดเหล็กไฮดรอลิกสำหรับเจาะการตัดการครอบตัด

รายละเอียดสินค้า

ช่างเหล็กของเราจะนำเสนอคุณภาพและผลผลิตที่เหมาะสมในราคาที่เหมาะสมมาสู่บริษัทของคุณ เครื่องจักรอเนกประสงค์นี้ ช่วยให้คุณสามารถเจาะ ครอบตัด บาก ตัด และฟังก์ชันอื่น ๆ อีกมากมายขึ้นอยู่กับการกำหนดค่าเครื่องมือของคุณ ระบบปฏิบัติการเครื่องนี้ติดตั้งสองสถานีแยกกัน ซึ่งสามารถทำงานได้อย่างอิสระ ชิ้นส่วนเครื่องจักรกลที่มีความเที่ยงตรงสูง และส่วนประกอบหลักทางไฟฟ้าและไฮดรอลิกที่คัดสรรมาเป็นอย่างดี รับประกันการทำงานที่ไร้การซ่อมบำรุงที่ยาวนานและการทำงานที่เสถียรในทุกสภาวะ

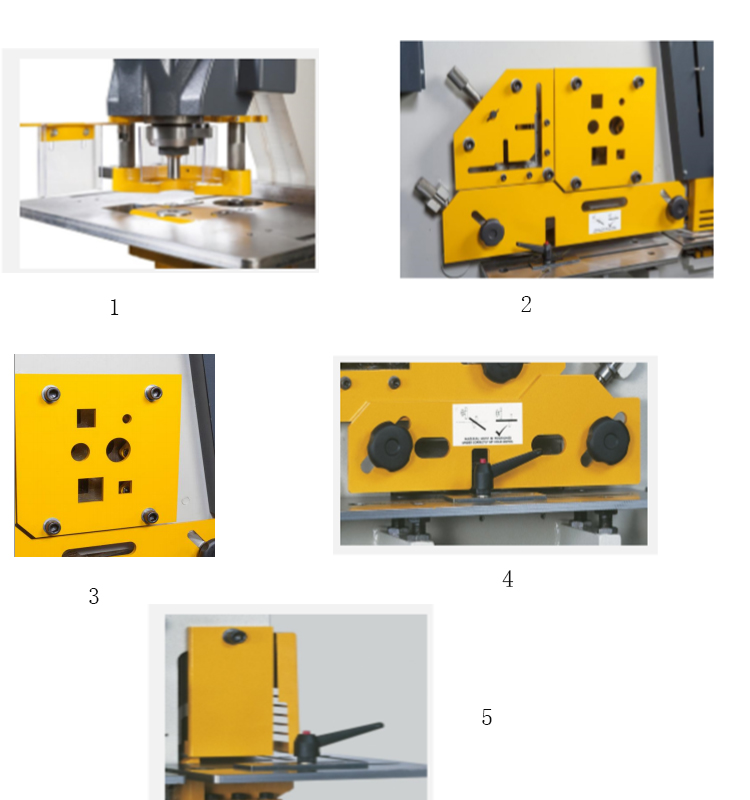

รายละเอียดรูปภาพ

1. สถานีพันช์

พื้นที่เตียงเจาะขนาดใหญ่มีบล็อกด้านหน้าแบบถอดได้ และได้รับการออกแบบมาเพื่อให้ใช้งานได้หลากหลาย มีการติดตั้งโต๊ะเจาะที่มีกฎและคำแนะนำสำหรับการทำซ้ำเป็นอุปกรณ์มาตรฐาน

2. สถานีมุม

สถานีนี้ให้การตัดมุมความจุสูงที่ 90° และ 45° สามารถทำมุมระหว่าง 45° ถึง 90° โดยการตัดครั้งแรกที่ 90° แล้วจึงตัดแต่งขอบหน้าแปลนตามมุมที่ต้องการในสถานีตัดเฉือน

3. สถานีตัดมาตรา

เครื่องจักรได้รับการติดตั้งเป็นอุปกรณ์มาตรฐานพร้อมใบมีดสำหรับตัดเหล็กเส้นกลมและสี่เหลี่ยม ด้วยอุปกรณ์พิเศษ เครื่องจักรสามารถตัดได้ในรูรับแสง ช่อง ตง ส่วน T และโปรไฟล์พิเศษอื่น ๆ อีกมากมาย

4. การตัด

เครื่องตัดมีการติดตั้งตัวจับยึดที่แข็งแรงซึ่งสามารถปรับความหนาของวัสดุใด ๆ ภายในความสามารถในการตัดของเครื่องได้ โต๊ะป้อนแรงเฉือนพร้อมไกด์แบบปรับได้ได้รับการติดตั้งเพื่อให้ป้อนวัสดุได้อย่างแม่นยำ ไกด์สามารถปรับได้เพื่อให้ตัดตุ้มปี่ได้ถึง 45° สำหรับ fl ที่แท่งหรือตัดแต่งมุม fl ของมุม

5. สถานีบาก

แท่นบากติดตั้งเป็นอุปกรณ์มาตรฐานด้วยโต๊ะบากสี่เหลี่ยมพร้อมสต็อปด้านหลังที่ปรับได้ เพื่อให้สามารถวางตำแหน่งซ้ำได้

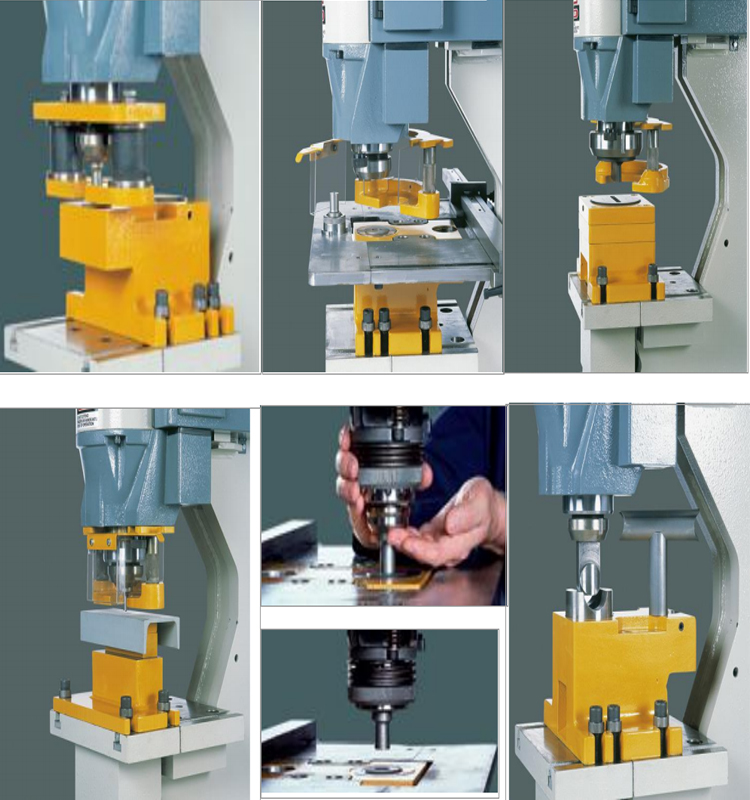

แอปพลิเคชั่น

การใช้งานสถานีเจาะ (อุปกรณ์เสริม) ชุดประกอบเครื่องปอกสำหรับเปลี่ยนรูปขั้นต่ำ ชุดประกอบเครื่องปอกแบบเปลี่ยนรูปขั้นต่ำเพื่อให้เกิดการเสียรูปน้อยที่สุดในขณะที่เจาะรูระยะพิทช์ปิดใน fl ที่แถบ

เปลี่ยนเครื่องมือด่วน

ตัวจับดอกสว่านแบบเปลี่ยนเร็ว เพียงหมุนที่ยึดเครื่องเจาะ 90° เพื่อล็อคตำแหน่ง ตัวยึดรูขนาดใหญ่ ตัวยึดรู/สล็อตขนาดใหญ่สำหรับเส้นผ่านศูนย์กลางตั้งแต่ 38 ถึง 110 มม. สามารถใช้ได้กับเส้นผ่านศูนย์กลางไม่เกิน 160 หรือ 225 มม.

ช่อง/คานเว็บหนุน

หมอนข้างที่ออกแบบมาเป็นพิเศษสำหรับเจาะในเว็บของช่องหรือบีม หมอนข้างสำหรับโปรไฟล์พิเศษที่มีอยู่ในแอปพลิเคชัน

เปลี่ยนเครื่องมือ 'เร็วมาก'

สปริงและลูกปืนล็อค/ปลดล็อคเครื่องมือในตำแหน่งโดยหมุนมือ 90° ไม่ต้องใช้ประแจหรือประแจ

หน่วยบากท่อ

สำหรับต่อกับท่อ 90 องศา ใช้ได้กับเส้นผ่านศูนย์กลางภายนอกสูงสุด 165 มม.

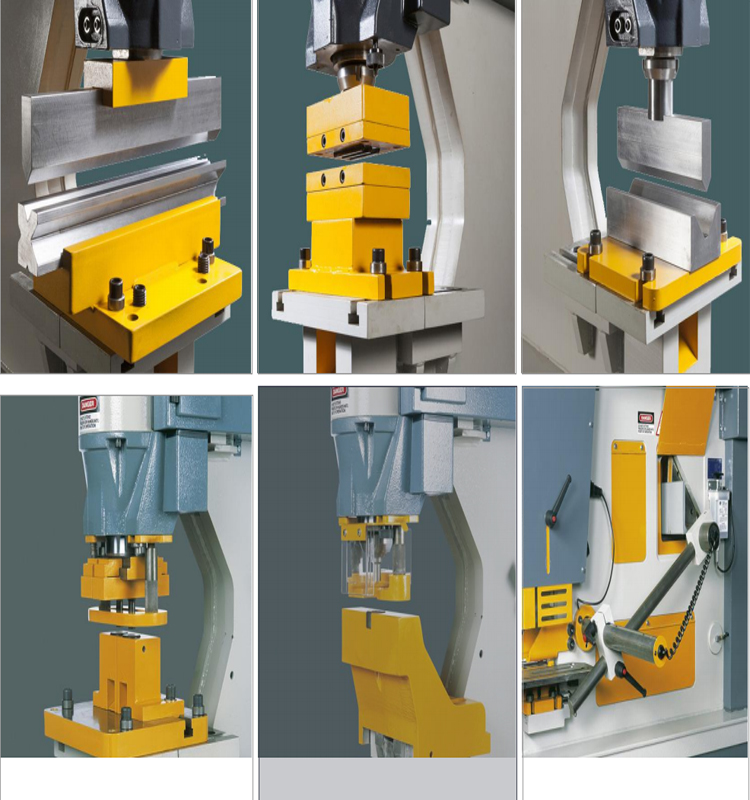

หน่วยดัดแผ่น

หน่วยดัดแผ่นด้วยบล็อกหลายวี (ด้วยช่อง V กว้าง 10, 20, 24 และ 40 มม. ทั้งหมด 85 °)

หน่วยเจาะลูฟร์

หน่วยเจาะพิเศษสำหรับการเจาะรูระบายอากาศ

หน่วยดัดบาร์

สำหรับการดัดวัสดุสูงสุด ความหนา 22 มม. ด้วยบล็อกวีเดียว 76 มม. พร้อม V ที่ 85 °

หน่วยรูคู่

หน่วยพิทช์ตัวแปรแบบสองรู เจาะ 2 รู เส้นผ่านศูนย์กลาง 29 มม.

หมอนรองคอหงส์

สำหรับเจาะเว็บและหน้าแปลนขนาดเส้นผ่านศูนย์กลางสูงสุด 32 มม. สูงสุด 300 มม. ช่องและ 'I'beam.

แตะและตัดหยุดความยาวผู้ปกครอง

สามารถใช้จุดหยุดความยาวตามบรรทัด (หนึ่งเมตร) ของ Touch & Cut (อุปกรณ์เสริม) สำหรับการตัดมุม การตัดส่วน และการตัดเฉือนได้ มีความยาว 2 หรือ 3 เมตร

คุณสมบัติทางเทคนิค

แบบอย่าง	หลาย 70	MULTY 95	หลาย 125
ความจุสูงสุด	70T	95T	125T
เจาะ
ความจุสูงสุด	26*20	27*25	35*25
เส้นผ่านศูนย์กลาง * ความหนา	57*9	57*12	67*16
การท่องเที่ยว	55	80	80
ความลึกของลำคอมาตรฐาน	305	355	355
คอลึก(ไม่จำเป็น)	625	625	625
หมัดสูงสุดมาตรฐาน	57	57	57
หมัดสูงสุดเสริม	160	160	225
ขนาดลำแสงสูงสุด	305	305	305
การตัดเฉือน
ความหนาของแผ่น	300*20	380*20	380*25
ความกว้างแผ่นสูงสุด	375*15	480*15	600*15
แรงเฉือนมุม 45' สูงสุด 45'	100*15	120*15	120*15
90' คัท	130*13	150*15	150*18
45'Cut	70*10	80*10	80*10
การตัดส่วน
เหล็กเส้นกลม/เหล็กเหลี่ยม	45	50	55
ช่อง / เอชบีม*	130*65	160*90	200*100
ทีบีม*	90*12	100*12	120*12
รอยหยัก
ความหนาของแผ่น	12	13	13
ความกว้าง- สี่เหลี่ยมผืนผ้า	45	52	60
สี่เหลี่ยมลึก	90	100	100
Deep-V-Shaped	60	70	80
ตัดแต่งกิ่ง	100*10	100*13	100*13
รอยบากมุม*
บากความจุสูงสุด	250*6	250*6	250*6
รอยท่อ*
เส้นผ่านศูนย์กลางท่อสูงสุด	83	108	108
ดัดโค้ง*
ดัดเหล็กแบน	250*13	250*20	250*22
ดัดจาน	500*3	500*3	700*3
เจาะที่สถานีบาก
คอลึก	125	125	125
ความจุสูงสุด	38*8	38*10	38*12
ข้อมูลทางเทคนิค
กำลังมอเตอร์KW	7.5	7.5	7.5
เครื่องน้ำหนักสุทธิ Kg	1620/1990	2430/2880	3100/3620
ขนาดเครื่อง (L*W*H)cm	164*71*180	190*79*191	200*80*203

รายละเอียด

• จำนวนรุ่น: Multi 70
• CNC หรือไม่: CNC
• สภาพ: ใหม่
• แรงที่กำหนด (kN): 700 kN
• แหล่งพลังงาน: ไฮดรอลิก
• แรงดันไฟฟ้า: 380V/220V อุปกรณ์เสริม
• ขนาด(L*W*H): 1640*710*1800
• กำลังมอเตอร์ (กิโลวัตต์): 7.5
• น้ำหนัก (T): 1.62199
• จุดขายที่สำคัญ: มัลติฟังก์ชั่น
• การรับประกัน: 1 ปี
• ที่ตั้งโชว์รูม: ไม่มี
• อุตสาหกรรมที่เกี่ยวข้อง: ร้านขายวัสดุก่อสร้าง ฟาร์ม โรงพิมพ์ งานก่อสร้าง พลังงานและเหมืองแร่ ร้านอาหารและเครื่องดื่ม บริษัทโฆษณา
• ชนิดของเครื่อง: ช่างเหล็กไฮดรอลิก
• ให้บริการหลังการขาย: การสนับสนุนออนไลน์ การสนับสนุนทางเทคนิควิดีโอ บริการบำรุงรักษาและซ่อมแซมภาคสนาม
• บริการหลังการรับประกัน: การสนับสนุนทางเทคนิควิดีโอ การสนับสนุนออนไลน์ บริการบำรุงรักษาและซ่อมแซมภาคสนาม
• สถานที่ให้บริการในพื้นที่: ไม่มี
• ระยะชัก (มม.): 55/80
• การออกใบรับรอง: CE
• ความจุแรงดัน: 70T
• ฟังก์ชัน: เจาะรู,การตัดเหล็กมาตรา,การผ่า,บากมุม,ดัด
• เจาะที่สถานีบากคอลึก: 125
• ความจุสูงสุด: 70T
• เส้นผ่านศูนย์กลาง*ความหนา: 57*9
• การเดินทาง: 55
• หมัดสูงสุดมาตรฐาน: 57
• เจาะสูงสุดเสริม: 160
• ขนาดลำแสงสูงสุด: 305
• สี: สีเหลือง / ตัวเลือก
