15t 40t 80t 100t ไฮดรอลิกดเบรค Cnc Bending Machine

กดเบรก/เครื่องดัด

เครื่องดัด CNC แบบกดเบรกด้วย backgauge ที่แม่นยำ, เซอร์โวมอเตอร์, การป้องกันความปลอดภัย, แคลมป์เร็ว, บอลสกรูและคู่มือการเชิงเส้น ทั้งหมดจากเยอรมัน, สหรัฐอเมริกา, ฮอลแลนด์, อิตาลียี่ห้อชิ้นส่วน ความหนาและความยาวโค้งงอสามารถผลิตได้เอง

กราฟิกแบบตัดได้

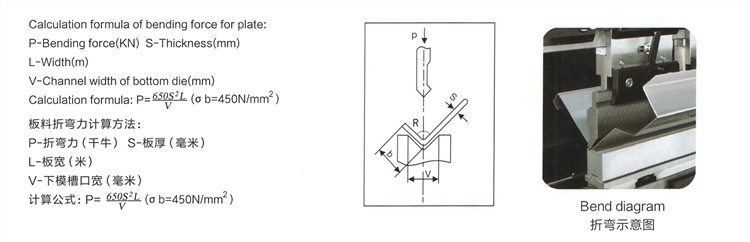

แผนภูมิแรงกดเบรก

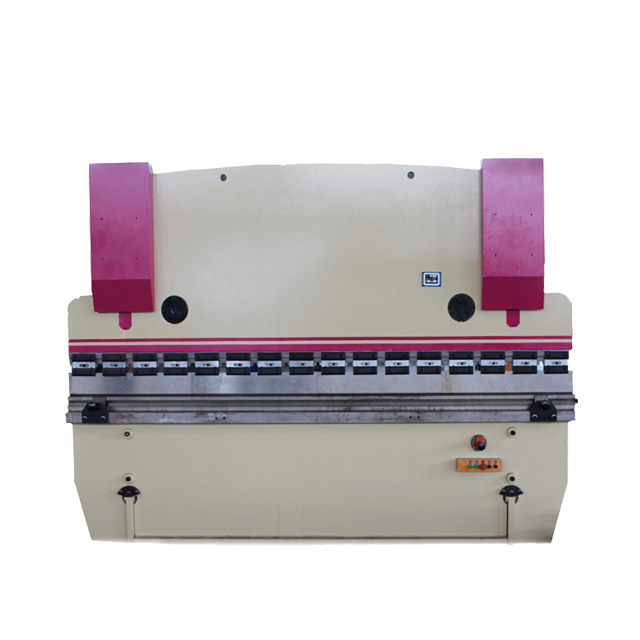

WC67Y/K กดเบรก

●การควบคุมเซอร์โวมอเตอร์

●จัดเก็บได้ถึง 100 โปรแกรม

●มากถึง 25 โค้งต่อโปรแกรม

●ไลบรารีเครื่องมือและโปรแกรมเครื่องมือ

●โปรแกรมมุมดัดอัตโนมัติ

●แรมและความเร็วแบ็คกราวด์สูงกว่า

●การดัดงอและตำแหน่งที่แม่นยำขึ้น

WC 67Y/K คุณสมบัติ

โครงสร้างเครื่องเชื่อมทั้งหมดมีความแข็งแรงสูง เครื่องได้รับการออกแบบโดยซอฟต์แวร์ ANSYS ซึ่งสามารถรับประกันความน่าเชื่อถือและความแม่นยำของเบรกกด

มอเตอร์สำหรับแบ็คเกจถูกควบคุมโดยอินเวอร์เตอร์ ซึ่งสามารถบรรลุตำแหน่งที่แม่นยำสูงของแบ็คเกจและแรมโดยการเปลี่ยนความถี่และแรงดันไฟฟ้าของมอเตอร์

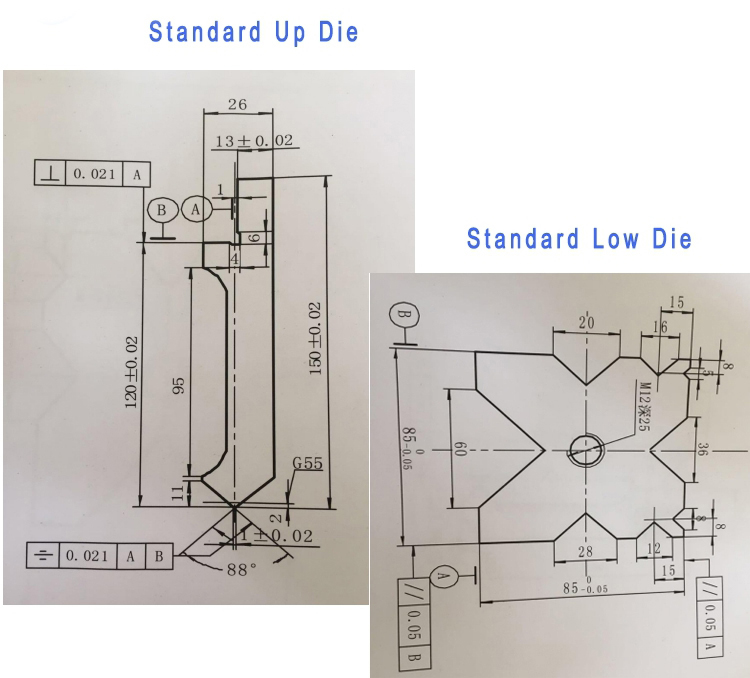

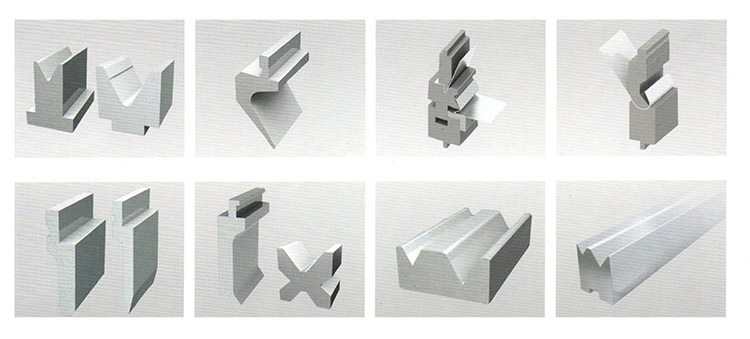

สามารถเลือกเจาะและดายที่แตกต่างกันได้ตามความต้องการของลูกค้า เช่น Multi-V die, radius die, gooseneck die ฯลฯ หนึ่งชุดของหมัดและดายมาตรฐานที่สมบูรณ์จะรวมอยู่ฟรี

แกน X (Backgahge) และแกน Y (จังหวะ Ram หรือจังหวะกระบอกสูบ) สามารถตั้งโปรแกรมได้โดยตัวควบคุมระบบ E21 ซึ่งสามารถจัดเก็บโปรแกรมได้ถึง 40 กลุ่ม ตัวป้องกันโลหะด้านข้างและด้านหลังเป็นไปตามมาตรฐานความปลอดภัยของยุโรป

โอเวอร์โหลดไฮดรอลิกสามารถป้องกันได้ด้วยวาล์วน้ำล้น แรงดันของระบบสามารถควบคุมได้ด้วยสวิตช์แรงดันอย่างง่ายดาย

สวิตช์เท้าพร้อมปุ่มฉุกเฉินสามารถหยุดเครื่องได้ทันทีเมื่อเกิดอุบัติเหตุ

พิมพ์	แรงดันที่กำหนด	ความยาวของโต๊ะทำงาน	ระยะห่างคอลัมน์	ความลึกของลำคอ	สไลด์จังหวะ	Max Open	มอเตอร์ไฟฟ้า	ขนาด
พิมพ์	(เคเอ็น)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(กิโลวัตต์)	(มม.)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

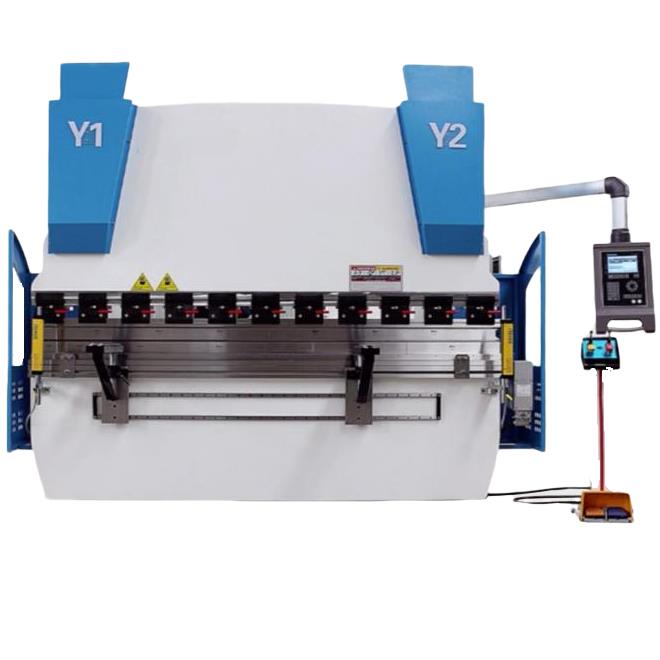

WE67K ซีรี่ส์ Electro-hydraulic Servo Press Brake CNC Bending Machine

WE67K ซีรี่ส์ Electro-hydraulic Servo Press Brake CNC Bending Machine ใช้การเชื่อมแบบบูรณาการและโครงสร้างการประมวลผลแบบรวม

ส่วนประกอบหลักของร่างกายได้รับการวิเคราะห์ด้วยซอฟต์แวร์วิเคราะห์ไฟไนต์เอลิเมนต์ ANSYS ซึ่งรับรองความน่าเชื่อถือและ
ความแม่นยำโดยรวมของเครื่องมือกล

ถังน้ำมันหลักทั้งสองด้านทะลุผ่านโหมดควบคุมจังหวะของการดัดแบบแผ่นกั้นแบบกลไกแบบดั้งเดิม
เครื่องจักรและใช้โหมดการควบคุมวงปิดซึ่งประกอบด้วยวาล์วเซอร์โวไฟฟ้าไฮดรอลิกนำเข้าจากประเทศเยอรมนีและไม้บรรทัด thegrating นำเข้าจากประเทศเยอรมนี

WE67YK คุณสมบัติ

●การกำหนดค่าขั้นสูง ความแม่นยำสูงและประสิทธิภาพสูง CNC ไฮดรอลิกดเบรก

●โครงสร้างการเชื่อมแบบองค์รวม

●ระบบเซอร์โวไฟฟ้า-ไฮดรอลิก, วงปิดควบคุมการซิงโครไนซ์ตัวเลื่อน

●กลไกการครอบฟันสองชั้น

●การกำหนดค่ามาตรฐานด้วย 3 1axes:
Y1(ขึ้น-ลงของกระบอกซ้าย)
Y2(ขึ้น-ลงของกระบอกสูบขวา)
X(เดินหน้า-ถอยหลังของbackguge)
V (มงกุฎไฮดรอลิก)

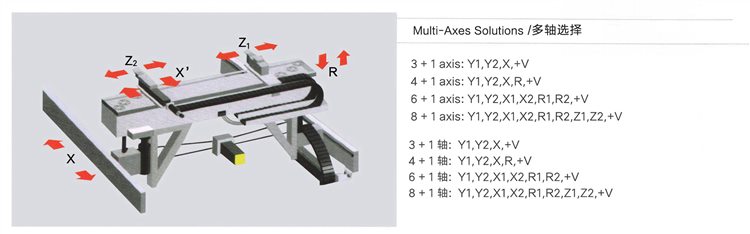

●ระบบ Backgaug ทางเลือก:
แบ็คเกจ 4 แกน (X.R,Z1. Z2)
แบ็คเกจ 5 แกน (XR Z1. Z2,X')
แบ็คเกจ 6 แกน (X1. X2. R1. R2,Z1. Z2)

พิมพ์	แรงดันที่กำหนด	ความยาวของโต๊ะทำงาน	ระยะห่างคอลัมน์	ความลึกของลำคอ	สไลด์จังหวะ	Max Open	มอเตอร์ไฟฟ้า	ขนาด
พิมพ์	(เคเอ็น)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(กิโลวัตต์)	(มม.)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

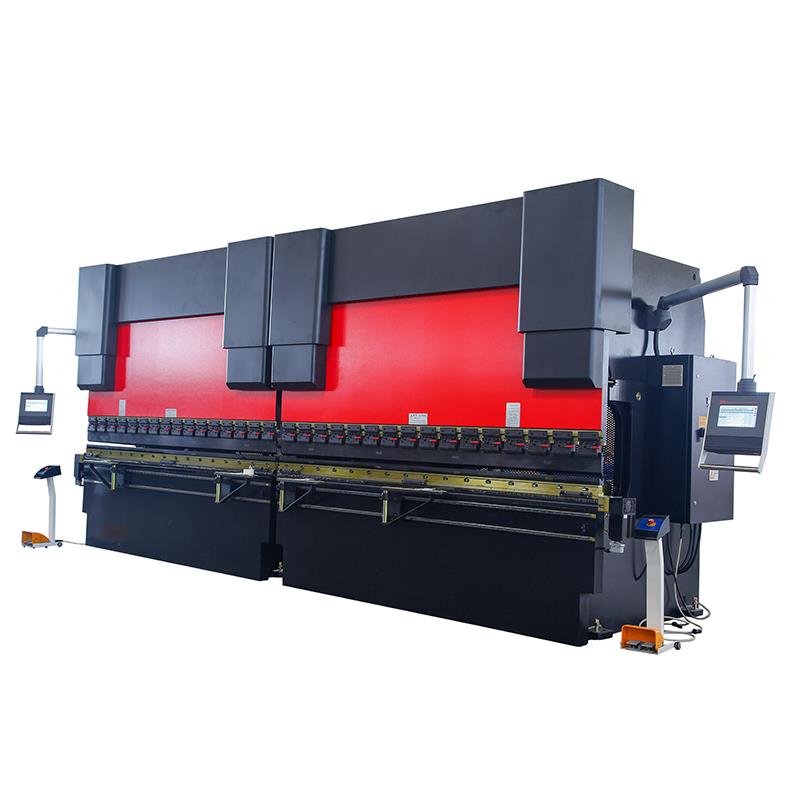

ดับเบิ้ลกดเบรก

เมนเฟรมสองตัว (WC67Y/WE67K) ถูกเลือกเพื่อกำหนดค่าอุปกรณ์ซิงโครนัสเชื่อมโยงเครื่องคู่

เครื่องดัดแบบรวมสองเครื่องสามารถประมวลผลชิ้นงานที่ยาวเป็นพิเศษ โดยเฉพาะอย่างยิ่งเหมาะสำหรับการก่อสร้างในเมือง เสาไฟทางหลวง เสาไฟฟ้าและอื่น ๆ

เครื่องมือกลทั้งสองประเภทยังใช้แยกกันเพื่อเพิ่มประสิทธิภาพในการผลิตและมีการโก่งตัว
กลไกการชดเชย

กลไกแบบซิงโครนัสใช้เซอร์โวของเหลวเชิงกลและบล็อกทางกล ●เครื่องนี้ประกอบเข้าด้วยกันด้วยเบรคกด 400 ตันสองชุด

การควบคุมควบคู่บรรลุการทำงานแบบซิงโครนัส เครื่องเดียวถูกรวมเข้ากับโต๊ะทำงาน กระดานผนังด้านซ้ายและขวา

เนื่องจากการขนส่ง เราจึงนำโครงสร้างที่ประกอบขึ้น ชั้นวางมีความแข็งแกร่ง มีการติดตั้งกระบอกสูบสองกระบอกบนแผ่นผนังด้านขวาและด้านซ้าย ระบบไฮดรอลิกอยู่ภายใต้การทำงานของระบบไฟฟ้า ไดรฟ์แรมทำงานลง บนแรม จะมีแม่พิมพ์บน เมื่อแม่พิมพ์บนและแม่พิมพ์ล่างสัมผัส ระบบจะเพิ่มแรงดันและขึ้นรูปชิ้นงาน

ด้วยแม่พิมพ์ที่แตกต่างกันและการดัดงอแบบต่างๆ จะทำให้ได้รูปทรงของชิ้นงานที่แตกต่างกัน คุณภาพมีเสถียรภาพและ
เชื่อถือได้.

พิมพ์	แรงดันที่กำหนด	ความยาวของโต๊ะทำงาน	ระยะห่างคอลัมน์	ความลึกของลำคอ	สไลด์จังหวะ	Max Open
พิมพ์	(เคเอ็น)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

คำถามที่พบบ่อย

1. บริษัทของคุณยอมรับข้อเสนอที่กำหนดเองหรือไม่ เรามีความต้องการพิเศษหรือไม่

RAYMAX เป็นบริษัทที่มุ่งเน้นการวิจัยและการผลิตเครื่อง CNC แบบโมดูลาร์ เรามีประสบการณ์อันยาวนานและความสามารถในการวิจัยและพัฒนาเครื่องมือเครื่องจักรที่แข็งแกร่ง เรายินดีเป็นอย่างยิ่งที่จะนำเสนออุปกรณ์ที่มีประสิทธิภาพสูงที่ปรับแต่งเองได้ตราบเท่าที่คุณมีความต้องการจำนวนหนึ่ง

2. ใบรับรองเครื่องใน บริษัท ของคุณมีอะไรบ้าง?

เราได้ผ่านการรับรองระบบคุณภาพ ISO9001 และใบรับรอง CE

3. คุณมีรายการราคาสำหรับการกำหนดค่าเพิ่มเติมหรือไม่?

เรามีการกำหนดค่าที่หลากหลายและข้อกำหนดที่แตกต่างกันมากมาย ดังนั้นเราจึงไม่สามารถเสนอรายการราคาให้คุณได้ โปรดติดต่อวิศวกรฝ่ายขายของเราหากคุณสนใจการกำหนดค่าเฉพาะบางอย่าง

4. บริษัทของคุณยอมรับราคา CIF หรือไม่?

ราคา CIF รวมค่าขนส่งของเครื่องซีเอ็นซีซึ่งต้องเสนอราคาตามพอร์ตปลายทางที่แตกต่างกันและหลากหลายในเดือนต่างๆ โปรดติดต่อเราเมื่อคุณมีความต้องการดังกล่าว ราคา CIF ยังรวมเบี้ยประกันภัยทางทะเลซึ่งเท่ากับ 2‰ ของ 1.1 * จำนวนเงินทั้งหมด

5. ถ้าวิศวกรของคุณมาที่ประเทศเราเพื่อซ่อมเครื่องและทำการฝึกอบรม จะต้องเสียค่าใช้จ่ายเท่าไร?

ค่าใช้จ่ายส่วนใหญ่ประกอบด้วยค่าตั๋วเครื่องบินไปกลับ ค่าอาหาร และที่พักตลอดจนค่าธรรมเนียม v isa ค่าใช้จ่ายพนักงานคือ
100USD/วัน/คน ปกติมันเป็นงานสองคน แต่จะขึ้นอยู่กับอุปกรณ์ขนาดใหญ่หรือการติดตั้งและการแก้จุดบกพร่องของทั้งสาย

6. การรับประกันคืออะไร?

การรับประกันคือ 12 เดือน นับตั้งแต่วันที่เครื่องมาถึงท่าเรือของผู้นำเข้า

7. วิธีการขนส่งของคุณคืออะไร?

สำหรับประเทศส่วนใหญ่ เราจะขนส่งเครื่องจักรของเราทางทะเล สำหรับประเทศภายใน เราอาจใช้การขนส่งทางรถไฟหรือทางหลวง เครื่องซีเอ็นซีที่ส่งออกทั้งหมดบรรจุด้วยกล่องไม้ซึ่งสามารถแก้ไขได้ใน 40 HQ

8. ถ้าเครื่องหมดประกัน จะคิดค่าอุปกรณ์เสริมอย่างไร?

สำหรับเครื่องที่หมดประกันซึ่งจำเป็นต้องเปลี่ยนอะไหล่ เราจะคิดราคาตามใบเสนอราคาอะไหล่ หากคุณมีคำถามใด ๆ โปรดส่งอีเมลถึงเราเพื่อขอคำปรึกษา

9. ฉันจะทำอย่างไรสำหรับความล้มเหลวของเครื่อง?

หากเครื่องทำงานผิดปกติและผู้ใช้ไม่สามารถแก้ไขได้ โปรดส่งอีเมลหาเราเพื่อขอคำปรึกษา ฝ่ายบริการของเราจะตอบกลับภายใน 24 ชั่วโมง

10. กำหนดการรับประกันเครื่องอย่างไร? เริ่มจับเวลาเมื่อไหร่?

เราระบุการรับประกันตามหมายเลขโรงงาน ระยะเวลาการรับประกันนับเริ่มต้นหลังจากการว่าจ้างและการยอมรับอุปกรณ์ หากคุณมีคำถามใด ๆ โปรดส่งอีเมลถึงเราเพื่อขอคำปรึกษา

11. เครื่องมือกลมีระยะเวลารับประกันนานเท่าใด?

เรามุ่งมั่นที่จะให้เครื่องไคลเอ็นต์มีการรับประกันหนึ่งปี สำหรับการซื้อของผู้ใช้ที่ลงทะเบียนเป็นสมาชิกในเว็บไซต์นี้ด้วยหมายเลขโรงงานของเครื่อง คุณสามารถเพลิดเพลินกับการขยายเวลาการรับประกัน 3 เดือน สำหรับรายละเอียด โปรดดูที่บริการสมาชิก

12. MC มีคู่มือการบำรุงรักษาและคู่มือการใช้งานหรือไม่?

เครื่องซีเอ็นซีแต่ละเครื่องที่ออกจากโรงงานจะมีชุดหรือรุ่นที่เกี่ยวข้องตามคำแนะนำภาษาอังกฤษ รวมถึงคู่มือการบำรุงรักษาและคู่มือการใช้งาน เอกสารแนบอาจรวมถึงคำแนะนำเกี่ยวกับตัวควบคุม CNC, คำแนะนำเกี่ยวกับชิ้นส่วนที่คุณซื้อ (เช่น โต๊ะหมุน, เครื่องทำความเย็นน้ำมัน)

รายละเอียด

Slider Stroke (มม.): 320 mm
ระดับอัตโนมัติ: กึ่งอัตโนมัติ
ความลึกของลำคอ (มม.): 450 mm
ประเภทเครื่อง: ทอร์ชั่นบาร์, เครื่องประดับด้วยลูกปัด
ความยาวของโต๊ะทำงาน (มม.): 4000
ความกว้างของโต๊ะทำงาน (มม.): 400 mm
ขนาด: 6060*3100*3800mm
สภาพ: ใหม่
วัสดุ / โลหะ แปรรูป: สแตนเลส
ระบบอัตโนมัติ: อัตโนมัติ
บริการพิเศษ: ตัดให้ยาว
ปี: 2021
น้ำหนัก (กก.): 1850
กำลังมอเตอร์ (กิโลวัตต์): 37 กิโลวัตต์
จุดขายหลัก: อัตโนมัติ
การรับประกัน: 1 ปี
อุตสาหกรรมที่เกี่ยวข้อง: ร้านขายวัสดุก่อสร้าง, ร้านซ่อมเครื่องจักร, โรงงานผลิต, ฟาร์ม, การค้าปลีก, งานก่อสร้าง, บริษัทโฆษณา
ที่ตั้งโชว์รูม: สหรัฐอเมริกา เยอรมนี เวียดนาม บราซิล เปรู เม็กซิโก รัสเซีย ไทย โมร็อกโก เคนยา ชิลี แอลจีเรีย แอฟริกาใต้
ประเภทการตลาด: สินค้าใหม่ 2020
รายงานการทดสอบเครื่องจักร: มีให้
การตรวจสอบวิดีโอขาออก: มีให้
การรับประกันส่วนประกอบหลัก: 1 ปี
ส่วนประกอบหลัก: มอเตอร์
ให้บริการหลังการขาย: วิศวกรพร้อมให้บริการสำหรับเครื่องจักรในต่างประเทศ, อะไหล่ฟรี, การติดตั้งภาคสนาม, การว่าจ้างและการฝึกอบรม, บริการบำรุงรักษาและซ่อมแซมภาคสนาม, การสนับสนุนทางเทคนิควิดีโอ, การสนับสนุนออนไลน์
วัตถุดิบ: เหล็กเส้น
อำนาจ: ไฮดรอลิค
การใช้งาน: การดัดแผ่นโลหะ
แรงดันไฟฟ้า: 220V/380V/400V
วัสดุในการแปรรูป: เหล็กกล้า อะลูมิเนียม
การใช้: เหล็กสี่เหลี่ยม I-beam ect
วัสดุที่แปรรูป: ดัดแผ่นเหล็กอ่อน
วัสดุ: ดัดแผ่นอลูมิเนียม
การรับรอง: ISO 9001:2000
บริการหลังการรับประกัน: การสนับสนุนทางเทคนิควิดีโอ, การสนับสนุนออนไลน์, อะไหล่, บริการบำรุงรักษาและซ่อมแซมภาคสนาม
