เบรกกดซีเอ็นซีพร้อมเครื่องดัดแบบซิงโครนัสไฟฟ้า - ไฮดรอลิกยามโฟโตอิเล็กทริก

เบรกกดไฮดรอลิกไฟฟ้า

เบรกกด RAYMAX มีระบบ CNC ที่ยอดเยี่ยมเพื่อคุณภาพที่ดีขึ้น ระบบแบ็คเกจที่ขับเคลื่อนด้วยเซอร์โวสำหรับ
ความเร็วที่เพิ่มขึ้น และหน่วยควบคุมกราฟิก 3 มิติที่มีความสามารถเพื่อจำลองลำดับการดัดโค้งและจุดชนกัน นอกจากนี้ยังมีความเร็วในการทำงาน ระยะชัก กลางวัน และความสามารถในการกดของเครื่องจักร GENIUS Series อนาคต - เป็นผลมาจากต้นทุนด้านพลังงานที่สูงขึ้นและไดรฟ์ควบคุมความเร็วที่คุ้มค่ามากขึ้นในตลาด โซลูชันความเร็วแปรผันจึงล้ำหน้าไปอีกขั้น

ข้อมูลจำเพาะของผลิตภัณฑ์

พิมพ์	63T/2500	80T/3200	100T/3200	160T/3200	200T/3200	250T/3200	300T/3200
แรงที่กำหนด (KN)	630	800	1000	1600	2000	2500	3000
ความยาวดัด (มม.)	2500	3200	3200	3200	3200	2700	3200
ระยะทางแนวตั้ง (มม.)	1900	2700	2700	2700	2700	2700	2700
ความลึกของลำคอ (มม.)	350	350	400	400	400	400	400
สไลเดอร์เดินทาง (มม.)	170	170	200	200	200	200	200
แม็กซ์เปิด (มม.)	380	380	420	420	420	420	420
พลังงานหลัก (Kw)	5.5	7.5	7.5	11	15	15	22
ขันกระบอก	2	3	3	3	3	3	3
แกนควบคุม	3+1	3+1	3+1	3+1	3+1	3+1	3+1
แกน X การเดินทาง (มม.)	500	500	500	500	500	500	500
ความเร็วแกน X (มม./วินาที)	200	200	200	200	200	200	200
ขนาดโดยรวม (ยxกxส)(มม.)	3100x1450x2050	3500x1550x2100	3500x1580x2400	3500x1650 x2500	3500x1680 x2550	3500x1700 x2600	3500x1800 x2730
น้ำหนัก(ตัน)	5.8	7.8	8.5	11	14.2	15.6	16.8

การกำหนดค่าผลิตภัณฑ์

ระบบควบคุม DA-53T

*"ปุ่มลัด" ระบบนำทางแบบสัมผัส

*10.1" สีความละเอียดสูงTFT

*สูงสุด 4 แกน (Y1,Y2 + 2 แกนเสริม)

* การควบคุมมงกุฎ

*เครื่องมือ / วัสดุ / ห้องสมุดผลิตภัณฑ์

*การควบคุมเซอร์โวและอินเวอร์เตอร์ความถี่

*อัลกอริธึมการควบคุมแกน Y ขั้นสูงสำหรับวาล์ววงปิดและวาล์วเปิด

* TandemLink (ตัวเลือก)

*การเชื่อมต่อเมมโมรี่สติ๊ก USB

*ซอฟต์แวร์ออฟไลน์ Profile-T

หนีบเร็ว

* ดายล่างแบบ double-V มาตรฐานที่มีขนาดแตกต่างกันและช่องรูปทรงต่างๆ ให้เลือก สะดวกสำหรับการแลกเปลี่ยนแม่พิมพ์ สามารถดัดแผ่นธรรมดาได้ ด้วยเครื่อง CNC double-V ที่มีอัตราส่วนประสิทธิภาพสูงและราคาประหยัด สะดวกในการติดตั้งแม่พิมพ์แบบแบ่งส่วน

ไต้หวัน HIWIN บอลสกรูและรางเชิงเส้น

* พร้อมกับไต้หวัน HIWIN บอลสกรูและรางเชิงเส้น backgauge ใช้โครงสร้างเปลือกการติดตั้งในแนวนอนที่มีเสถียรภาพสูง รางเดี่ยวคู่ราง ความแม่นยำสูง ไดรฟ์แกน X ระบบ CNC อัตโนมัติ

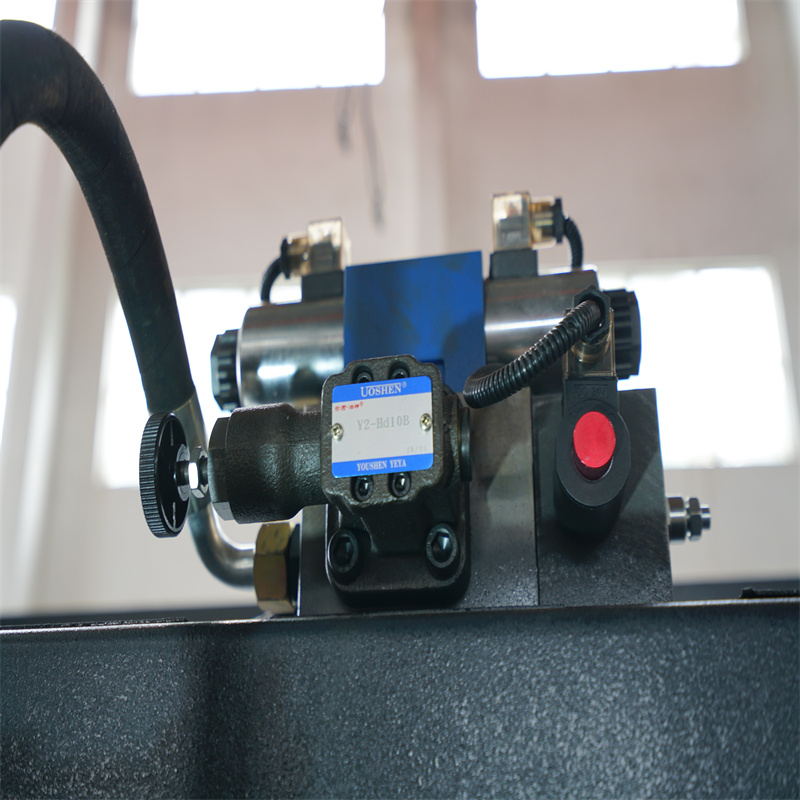

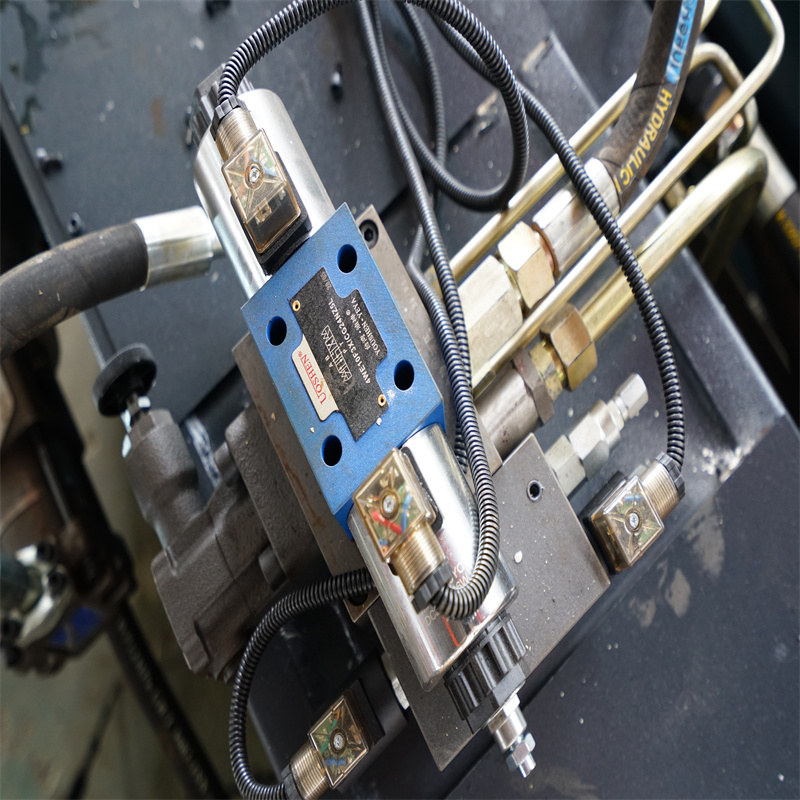

ชุดค่าไฮดรอลิคที่มีชื่อเสียงระดับโลก

ใช้วาล์วกระบอกสูบ BOSCH REXROTH ของเยอรมนีที่มีคุณภาพดีที่สุดเพื่อให้มั่นใจถึงประสิทธิภาพสูงและความน่าเชื่อถือสูงไม่มีการรั่วไหลและความผิดพลาด

V- แกนกลไกการขัน

การขันด้วยกลไกแกน V ปรับปรุงความแม่นยำของมุมดัดและความเป็นเส้นตรง

ซีเมนส์มอเตอร์

รับประกันอายุการใช้งานเครื่อง และลดเสียงรบกวนขณะทำงาน

สวิตช์เท้า

* สามารถเคลื่อนย้ายและหยุดการทำงานได้ทุกเมื่อที่ต้องการด้วยปุ่มฉุกเฉิน เพิ่มอายุการใช้งานและความไวที่เป็นตัวเลือก มีความน่าเชื่อถือมากขึ้น

เกจ์วัดหลังแบบแมนนวล

*2 ถึง 5 นิ้วเกจด้านหลัง (มาตรฐาน 3)

0il ปั๊ม

* แบรนด์ดังระดับโลกของอเมริกาสำหรับปั๊มไฮดรอลิก มันทำงานได้ดีและให้พลังที่ยอดเยี่ยมสำหรับทั้งระบบ การใช้ปั๊มซันนี่ช่วยยืดอายุการใช้งานของปั๊มและลดเสียงรบกวนในการทำงาน

เครื่องมือช่าง 42CrMo

* แม่พิมพ์ทำด้วยเหล็ก 42CrMo ความแข็งหลังการอบชุบด้วยความร้อนสูงถึง 42 องศาทำให้อายุการใช้งานของแม่พิมพ์

สเปน FAGOR Grating ไม้บรรทัด

* สัญญาณตำแหน่งตัวเลื่อนจะถูกส่งกลับไปยังตัวควบคุมโดยไม้บรรทัด FAGOR Grating ของสเปนจากนั้นตัวควบคุม CNC จะปรับปริมาณของถังเชื้อเพลิงโดยการเปลี่ยนขนาดการเปิดวาล์วซิงโครนัสโดยที่นี้ควบคุมตัวเลื่อน (Y1, Y2) ที่ทำงานด้วยความถี่เดียวกันโดยคงระดับขนาน สถานะของโต๊ะทำงาน

ตู้ทรงพลัง

*ไฟฟ้าชไนเดอร์ของฝรั่งเศสเพื่อให้มั่นใจถึงความเสถียรของเครื่องจักร และไดรฟ์เซอร์โว Estun เพื่อควบคุมความแม่นยำของแกน X, Y

*เปิดประตู

*ปิดลง

รายละเอียด

• Slider Stroke (มม.): 120 mm
• ระดับอัตโนมัติ: อัตโนมัติอย่างเต็มที่
• ความลึกของลำคอ (มม.): 320 mm
• ประเภทเครื่อง: ซิงโครไนซ์
• ความยาวของโต๊ะทำงาน (มม.): 3200
• ความกว้างของโต๊ะทำงาน (มม.): 3200 mm
• ขนาด: 3500x1700x2200mm
• สภาพ: ใหม่
• แหล่งกำเนิดสินค้า: China
• วัสดุ / โลหะที่แปรรูป: ทองเหลือง / ทองแดง, สแตนเลส, โลหะผสม, เหล็กกล้าคาร์บอน, อะลูมิเนียม
• ระบบอัตโนมัติ: อัตโนมัติ
• บริการพิเศษ: ตัดให้ยาว
• ปี: 2021
• น้ำหนัก (กก.): 2800
• กำลังมอเตอร์ (กิโลวัตต์): 13.5 กิโลวัตต์
• จุดขายหลัก: อัตโนมัติ
• การรับประกัน: 2 ปี
• อุตสาหกรรมที่เกี่ยวข้อง: โรงแรม, ร้านเสื้อผ้า, ร้านขายวัสดุก่อสร้าง, ร้านซ่อมเครื่องจักร, โรงงานผลิต, โรงงานอาหารและเครื่องดื่ม, ฟาร์ม, ร้านอาหาร, ของใช้ในบ้าน, ขายปลีก, ร้านขายอาหาร, ร้านพิมพ์, งานก่อสร้าง, พลังงานและเหมืองแร่, ร้านอาหารและเครื่องดื่ม , อื่นๆ, บริษัทโฆษณา
• ที่ตั้งโชว์รูม: ไม่มี
• ประเภทการตลาด: ผลิตภัณฑ์ใหม่ 2021
• รายงานการทดสอบเครื่องจักร: มีให้
• การตรวจสอบวิดีโอขาออก: มีให้
• การรับประกันส่วนประกอบหลัก: 2 ปี
• ส่วนประกอบหลัก: แบริ่ง, มอเตอร์, ปั๊ม, PLC, เครื่องยนต์
• ระบบควบคุมซีเอ็นซี: DA53T
• ฟังก์ชัน: การดัดแผ่นโลหะ
• กำลังไฟ: 13kw
• ชื่อสินค้า: กดเบรก
