เบรคกดโลหะ Wc-63t / 3200 เครื่องดัดแผ่นโลหะ Cnc ไฮดรอลิกดเบรค

รายละเอียดสินค้า

เบรคกด เบรคกดโลหะ WC-63T/3200 เครื่องดัดแผ่นโลหะ Cnc เบรคกดไฮดรอลิก

รุ่น: KCN-6332

ระบบควบคุมซีเอ็นซี 2 แกน (X, Y,)

X: Backgauge ด้านหน้าและด้านหลัง; Y: รามจังหวะ

W: มงกุฎโต๊ะทำงาน (อุปกรณ์เสริม)

หน้าที่หลักและคุณสมบัติ

1. โครงสร้างเชื่อมและแปรรูปโดยรวม

2. ความแข็งแรงทางกลสูงและความแข็งแกร่งที่แข็งแกร่ง

3. ไฮดรอลิกจังหวะรามใกล้ลงมั่นคงและเชื่อถือได้

4. E21 สามารถควบคุมการเคลื่อนที่ของจังหวะ ram และ backgauge เพื่อให้ได้ตำแหน่งที่มีประสิทธิภาพและแม่นยำสูง

5. การชดเชยลิ่มที่หนีบบนหมัด

6. การหนีบใบมีดด้านบนแบบง่ายด้วยเวดจ์ปรับขนาดเล็กเพื่อการใช้งานง่ายและความแม่นยำสูง

7. 2 แขนรองรับแผ่นเลื่อนด้านหน้าติดตั้งบนช่อง T ของเตียง

8. บล็อกหนึ่งบล็อกสี่หน้า multi V ตาย

9. อนุมัติระบบไฮดรอลิกส์ที่เสถียรและเชื่อถือได้

10. หยุดนิ้วด้วยมิลสเกลสำหรับเครื่องดัดแผ่น

พารามิเตอร์ทางเทคนิค

เลขที่	สิ่งของ	พารามิเตอร์	หน่วย
1	แรงกดดันเล็กน้อย	630	KN
2	ความยาวโต๊ะ	3200	มม
3	Max.Slider จังหวะ	120	มม
4	แม็กซ์ ปิดความสูง	350	มม
5	ระหว่างคอลัมน์	2600	มม
6	ความลึกของลำคอ	250	มม
7	กำลังมอเตอร์หลัก	5.5	KW
8	ลงความเร็ว	120	มม./วินาที
9	ความเร็วในการกด	10	มม./วินาที
10	ความเร็วกลับ	90	มม./วินาที
11	แกนควบคุม	X Y	/
12	แกน X จังหวะ	500	มม
16	Backgauge Stoppers	2	/
17	ขนาดโดยรวม	L 3500	มม
		ว 1500	มม
		เอช 2300	มม
18	น้ำหนักเครื่อง	5000	กิโลกรัม

รายละเอียดรูปภาพ

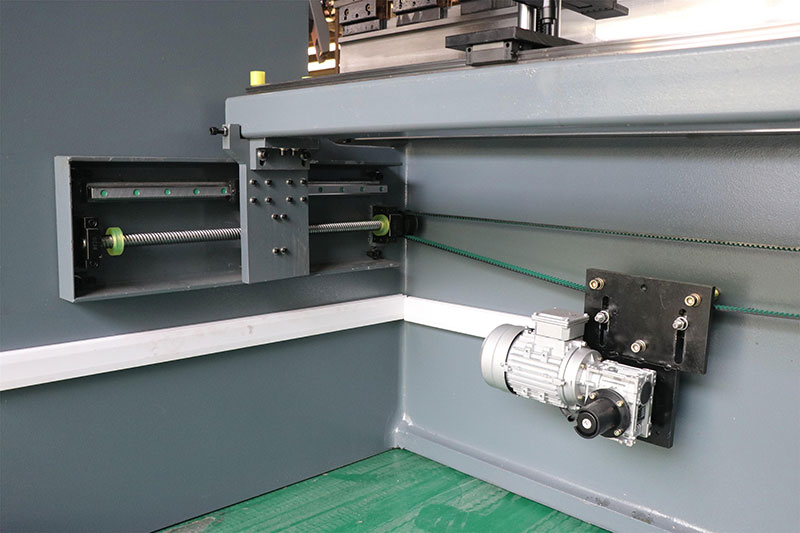

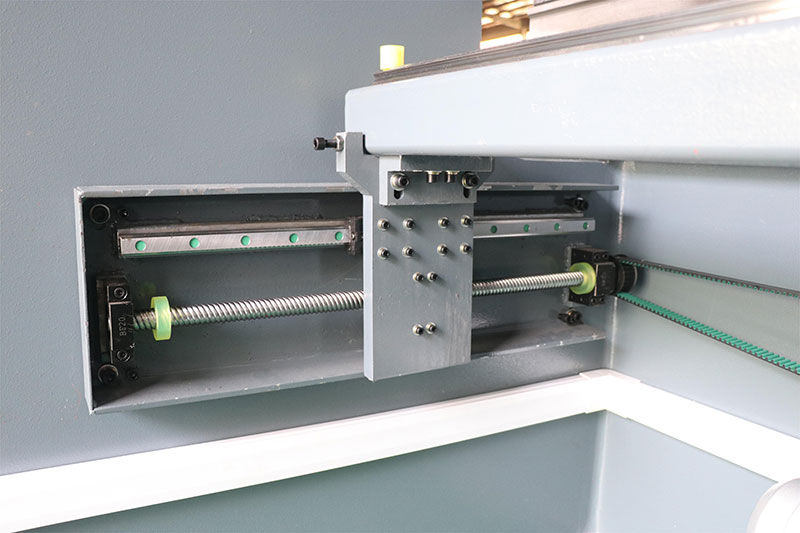

Backgauge พร้อมบอลสกรูและไลเนอร์ไกด์

การปรับมัลติฟังก์ชั่นของล้อกระชับ

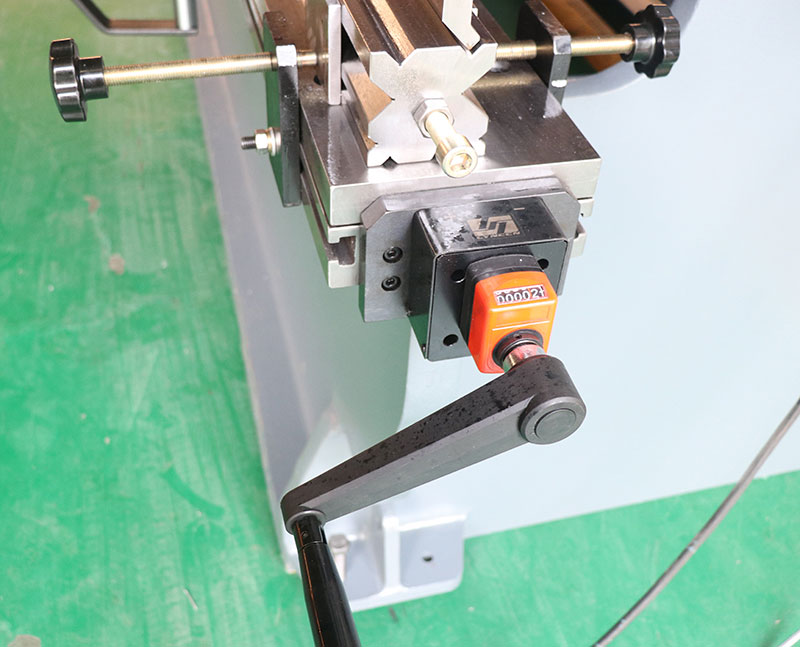

การครอบโต๊ะด้วยมือ (อุปกรณ์เสริม)

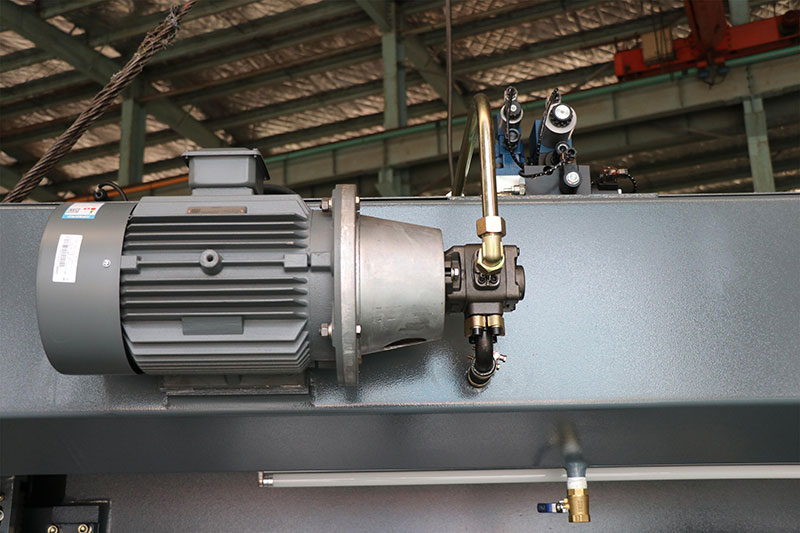

ซีเมนส์มอเตอร์หลักแบรนด์เยอรมัน

ปั๊มซันนี่ แบรนด์ USA.

Rexroth valve ยี่ห้อเยอรมัน

แคลมป์ปลดเร็วสไตล์ยุโรป

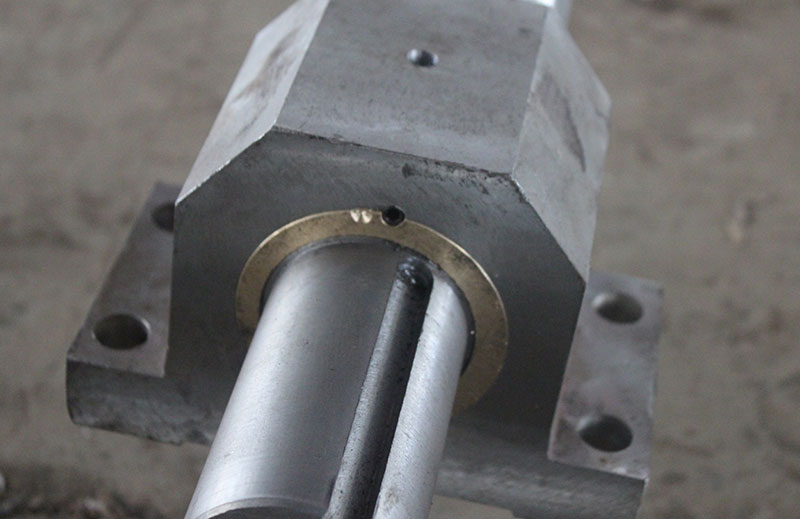

รางนำใช้ทองเหลือง ทนต่อการสึกหรอ อายุการใช้งานยาวนาน

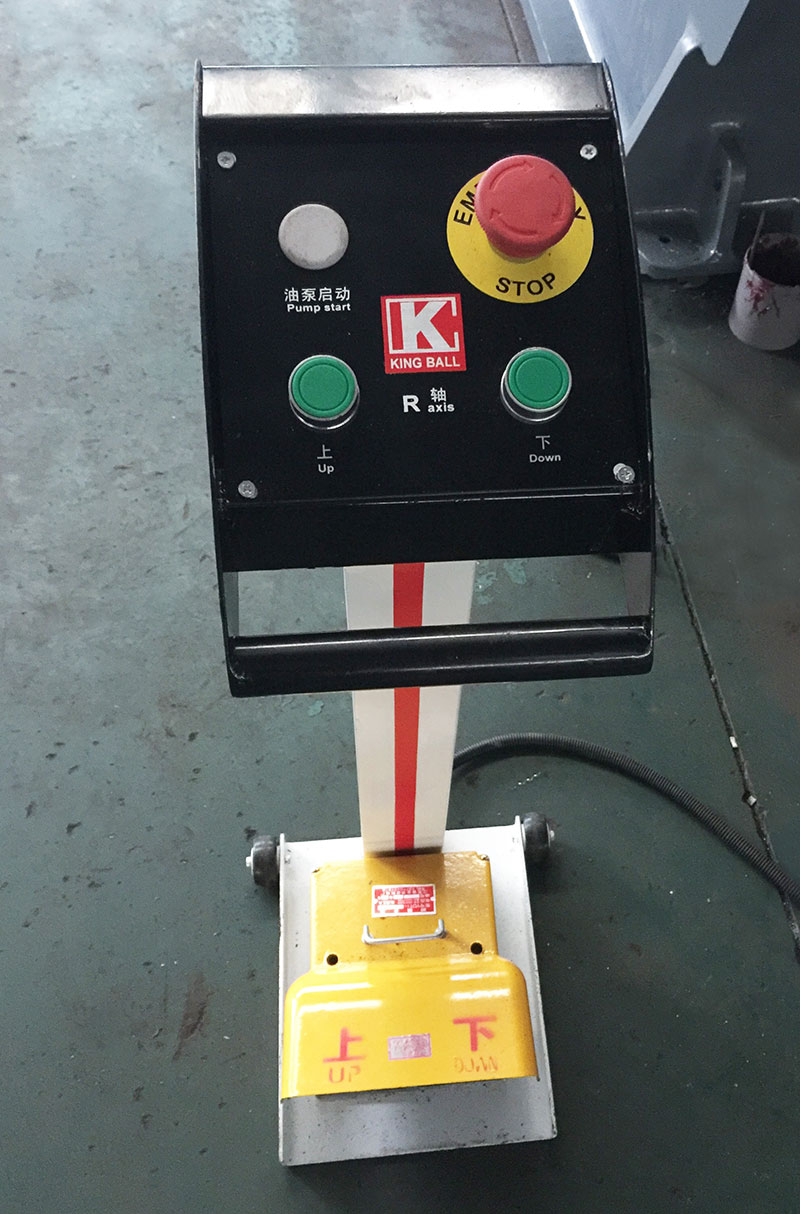

สวิตช์เหยียบพร้อมระบบหยุดฉุกเฉิน การทำงานที่ปลอดภัย ฐานมีลูกกลิ้งเคลื่อนย้ายสะดวก

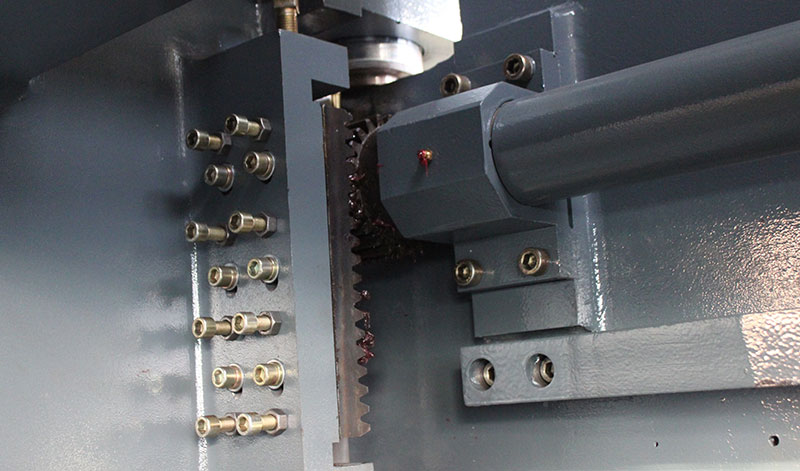

ทอร์ชันบาร์ซิงโครไนซ์กับแร็คเกียร์ แรมลงอย่างรวดเร็วและง่ายต่อการปรับทั้งสองด้านของการซิงโครไนซ์

ขั้วต่อใช้ทองเหลืองที่ทนต่อการสึกหรอ

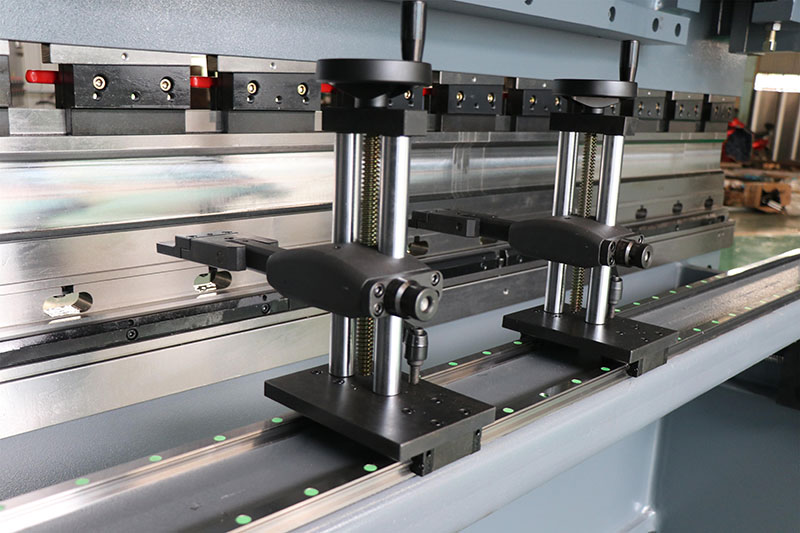

ตัวกั้นขึ้นและลงด้วยมือ เลื่อนไปทางซ้ายและขวาบนเส้นบอกแนวสองเส้น

การกำหนดค่าหลัก

ชื่อ	ผู้ผลิต
ตัวควบคุม CNC	E21 Estun แบรนด์จีน
มอเตอร์หลัก	แบรนด์ซีเมนส์เยอรมนี
อุปกรณ์ไฟฟ้า	ชไนเดอร์ แบรนด์ฝรั่งเศส
ปั๊มเกียร์	แบรนด์ Sunny USA
แหวนซีล	แบรนด์ NOK Japan
ระบบไฮดรอลิก	Boschrexroth แบรนด์เยอรมัน
บอลสกรู ลิเนียร์ไกด์	HIWIN แบรนด์ไต้หวัน
ขั้วต่อท่อ	แบรนด์ EMB เยอรมนี
ไดรฟ์ความถี่ตัวแปร	แบรนด์ Shihlin ไต้หวัน

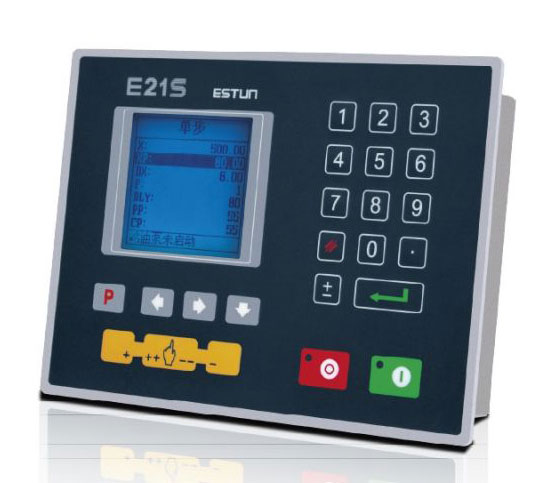

ตัวควบคุม E21 NC

Backgauge และการควบคุมบล็อก

การควบคุมสำหรับมอเตอร์ AC ทั่วไป อินเวอร์เตอร์ความถี่ ตำแหน่งอัจฉริยะ

ตัวนับสต็อค การตั้งเวลาการถือ/คลายการบีบอัด

หน่วยความจำโปรแกรมสูงสุด 40 โปรแกรม สูงสุด 25 ขั้นตอนต่อโปรแกรม

ฟังก์ชันหดตำแหน่งด้านเดียว

สำรอง/คืนค่าพารามิเตอร์หนึ่งปุ่ม mm/inch

ภาษาจีน/อังกฤษ

อุปกรณ์เสริมมาตรฐานอยู่ในด้านล่าง:

• สมอสายฟ้า
• น็อตหกเหลี่ยม
• แหวนซีล
• ปะเก็น
• ปืนอัดจารบี
• ประแจอัลเลน
• สวิตช์เท้า
• แขนรองรับด้านหน้า
• กุญแจกล่องไฟ กุญแจแผงควบคุม
• คู่มือการใช้งาน

บริการของเรา

บริการก่อนการขาย:

1. สอบถามและให้คำปรึกษาสนับสนุน
2. รองรับการทดสอบตัวอย่าง
3. เยี่ยมชมโรงงานของเรา

บริการหลังการขาย:

1. ระยะเวลารับประกัน 2 ปี
2. อบรมวิธีการติดตั้งและใช้งานเครื่องกดเบรก
3. วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ

รายละเอียด

• Slider Stroke (มม.): 120 mm
• ระดับอัตโนมัติ: อัตโนมัติอย่างเต็มที่
• ความลึกของลำคอ (มม.): 300 mm
• ประเภทเครื่อง: ทอร์ชั่นบาร์
• ความยาวของโต๊ะทำงาน (มม.): 3200 mm
• ความกว้างของโต๊ะทำงาน (มม.): 200 mm
• สภาพ: ใหม่
• วัสดุ / โลหะที่แปรรูป: ทองเหลือง / ทองแดง, สแตนเลส, โลหะผสม, เหล็กกล้าคาร์บอน, อะลูมิเนียม
• ระบบอัตโนมัติ: อัตโนมัติ
• บริการพิเศษ: เครื่องจักรกล
• ปี: 2022
• น้ำหนัก (กก.): 5000
• กำลังมอเตอร์ (กิโลวัตต์): 5.5 กิโลวัตต์
• จุดขายที่สำคัญ: ใช้งานง่าย
• การรับประกัน: 2 ปี
• อุตสาหกรรมที่เกี่ยวข้อง: ร้านซ่อมเครื่องจักร โรงงานผลิต
• ที่ตั้งโชว์รูม: ไม่มี
• ประเภทการตลาด: สินค้าใหม่ 2020
• รายงานการทดสอบเครื่องจักร: มีให้
• การตรวจสอบวิดีโอขาออก: มีให้
• การรับประกันส่วนประกอบหลัก: 2 ปี
• ส่วนประกอบหลัก: มอเตอร์
• สี: อุปกรณ์เสริม
• ระบบควบคุม: E21S
• เปิดความสูง: 350Mm
• แรงดันไฟฟ้า: 220V/380V/415V/440V/กำหนดเอง
• ขนาด: 3500*1500*2300mm
• รายการ: กดเบรคดัด Marchine
• มอเตอร์หลัก: Siemens Germany
• ระบบไฮดรอลิก: Boschrexroth
• ปั๊มเกียร์: ซันนี่
• แรงดันที่กำหนด (kN): 630 kN
• การออกใบรับรอง: ce
• ให้บริการหลังการขาย: การติดตั้งภาคสนาม การว่าจ้างและการฝึกอบรม บริการบำรุงรักษาและซ่อมแซมภาคสนาม การสนับสนุนทางเทคนิควิดีโอ การสนับสนุนออนไลน์
• บริการหลังการรับประกัน: การสนับสนุนทางเทคนิควิดีโอ, การสนับสนุนออนไลน์, อะไหล่, บริการบำรุงรักษาและซ่อมแซมภาคสนาม
